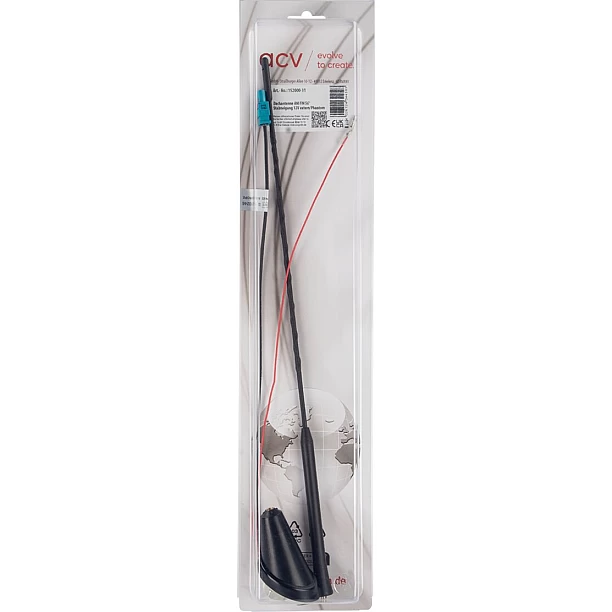

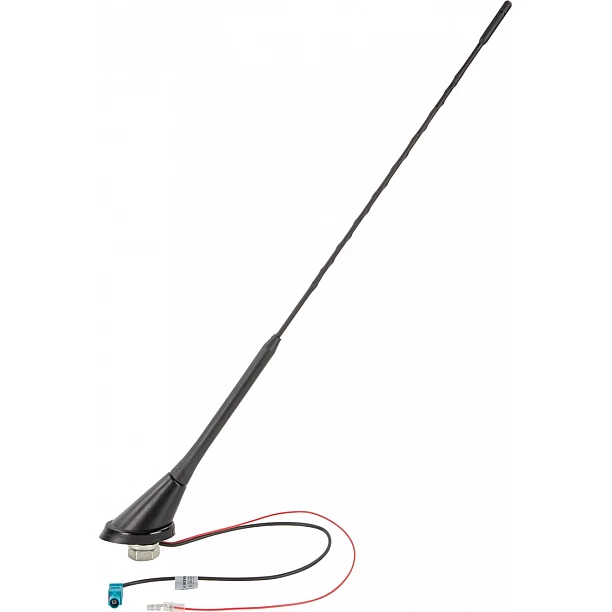

Universele dakantenne 16V AM/FM versterkt (active) 52graden plaatsingshoek

Type: 16V

Het acv basisantenne programma biedt goede ontvangstprestaties, zelfs onder minder dan ideale omstandigheden, dankzij de selectie van hoogwaardige componenten en zorgvuldige installatie.

Om de ontvangst van antennesystemen te optimaliseren, moet je ervoor zorgen dat de antennevoet of aardingsband optimaal is geaard:

Verwijder verf van de contactpunten met werkplaatsmateriaal en bescherm tegen corrosie met geschikte contactpasta en behandel ook de draad van de antennestaaf en de draad van de antennevoet om het contact te optimaliseren.

Opmerking:

+12V fantoomvoeding:

OEM-apparaten met fantoomvoeding > Fantoomvoeding controleren
Retrofit apparaten met fantoomvoeding > Fantoomvoeding activeren en controleren
Externe voeding > werkt niet

rode +12V externe voedingsspanning:

Aansluiting > Antenne-afstandsbediening Retrofit-radio
Aansluiting > Ontstekingsstroom klem 15 gezekerd

Bij ontvangstproblemen:

Controleer antennekabel en antenneadapter op continuïteit

Controleer het voertuig op fouten veroorzaakt door aftermarket LED-verlichting
Controleer het voertuig op fouten veroorzaakt door aftermarket spanningsomvormers / voedingseenheden / USB-oplaadadadapters
Controleer het voertuig op storing door aftermarket digitale eindtrappen.

Ontvangst types:
AM/FM

Installatie:
Installatieplaats: Achterdak
Boring rond: 15 mm
Boorgat vierkant: 14,5 mm x 14,5 mm
Lengte stang: 41 cm
Stanghelling: 56°
Type stang: 16V
Draad: M5

Afmetingen
Totale hoogte: 37 cm
Antennevoet: L = 58 mm / B = 40 mm / H = 45 mm
Draad antennevoet: M5

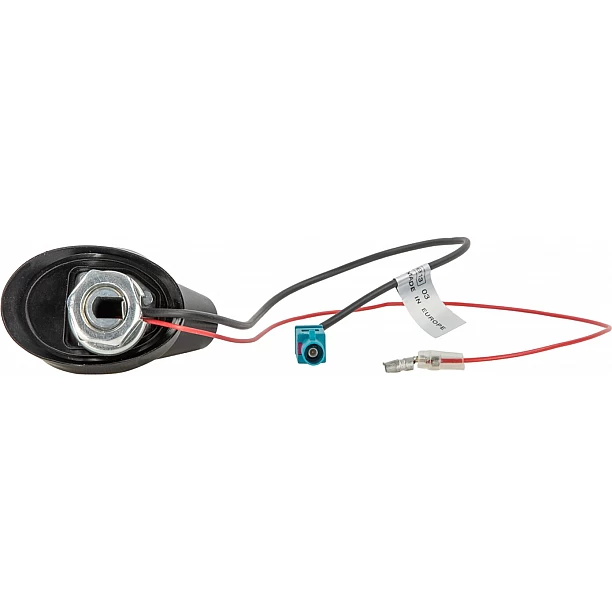

Aansluiting:
AM/FM: Fakra Z(m) waterblauw / L = 40 cm
Externe voedingsspanning: Ronde stekker (m) / L = 37 cm

Frequentiebereik:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz

Versterking:
AM: +10 db
FM: +18 db

Stroomvoorziening:
AM/FM: +12V extern
AM/FM: +12V fantoomvoeding

Stroomverbruik:
AM/FM: 33 mA max

Optioneel:
AM/FM:
Antennekabel verlenging Fakra B(f) > DIN(m) 500cm > Artikel: 15-7581185
Antennekabel verlenging Fakra(f)>Fakra(f) 500cm ROKA > Artikel: 1526-500-1
Antenne adapter Fakra(m)>DIN(m) 12V Phantom LEONI > Artikel: 1524-03-1

Reserve hengel zonder voet:
Antennestaaf AM/FM 41cm M5/M6 16V > Artikel: 152000-23

Geschikt voor:
AM
FM
