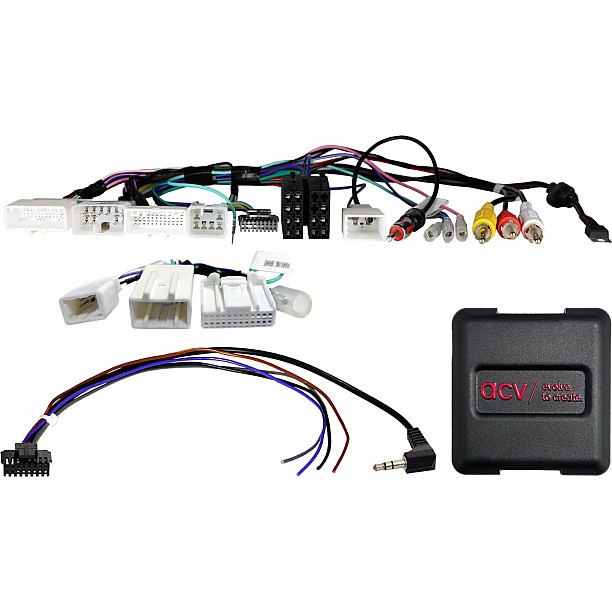

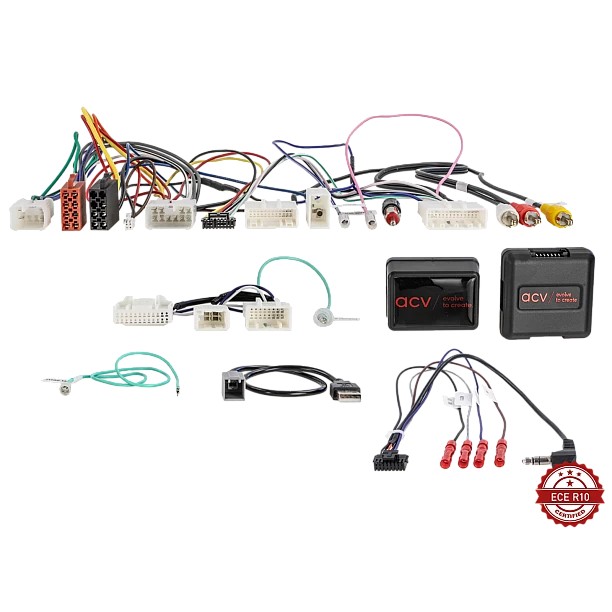

Stuurwiel bediening Toyota Voertuigen 28Pin Multilead USB/Antenne/Kamera (42sty015)

Stuurwielbediening

Behoud de originele functies van de stuurafstandsbediening wanneer u uw fabrieksradio inruilt voor een aftermarket-radio.
Vergelijk de weergegeven adapterstekkers met die in uw voertuig en controleer of ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd,

Opmerking:

analoog

Aansluiting: 10 pin / 6 pin / 28 pin Toyota connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM antenne > DIN(m)
Aansluiting: OEM achteruitrijcamera 24 pin > Cinch(m) gele camera ingang
Aansluiting: OEM camera adapter 16 pin > 24 pin
Aansluiting: OEM USB > USB-A
Aansluiting: OEM AUX > Cinch(m) rood/wit

Voertuigen met Matsushita / Fujitsu Ten OEM-apparaat
Voertuigen met/zonder achteruitrijcamera

Voertuigen zonder 360°-camerasysteem

Voertuigen met verschillende pintoewijzingen:

Controleer de pintoewijzing om storingen of defecten aan het voertuig of het retrofit-apparaat te voorkomen door te meten voordat het wordt aangesloten.

+12V achteruitrijsignaal alternatief:
rood 0,5 mm 4-draads kabelboom > controleer achterbekleding kofferbak door te meten

Camera +6V voeding > controleer op juiste toewijzing met OEM-apparaat vóór installatie
Video (+/-) > controleer op juiste toewijzing met OEM-apparaat vóór installatie
USB > controleer op juiste toewijzing met OEM-apparaat vóór installatie
AUX > controleer op juiste toewijzing met OEM-apparaat vóór installatie

Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Toyota Auris (E150) 03/2010 - 01/2013
Toyota Avensis (T27) 01/2012 - 06/2015
Toyota Corolla (E170) 04/2014 - 12/2016
Toyota Fortuner 2011 - 2015
Toyota Hilux (N25) 12/2011 - 08/2016
Toyota Hilux (AN1P) 11/2016 - 09/2020
Toyota Innova 2011 - 2015
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016
Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015
Toyota RAV4 (XA3) 04/2009 - 05/2010
Toyota RAV4 (XA3) 05/2010 - 02/2013
Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018*
Toyota Verso (AR2) 04/2009 - 01/2013
Toyota Verso (AR2) 04/2013 - 06/2018
Toyota Verso-S (XP12) 03/2011 - 07/2014
Toyota Verso-S (XP12) 07/2014 - 12/2015
Toyota Yaris (XP13) 11/2011 - 08/2014
Toyota Yaris (XP13) 09/2014 - 03/2017
Toyota Yaris (XP13) 04/2017 - 08/2020

De volgende signalen worden gegeven:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn in functies.

Stuurwielafstandsbediening

Geschikt voor:
Toyota Auris 2010-2019
Toyota Avensis 2012-2015
Toyota Corolla 2008-2018
Toyota Fortuner 2011-2015
Toyota Hilux 2011-2020
Toyota Innova 2011-2015
Toyota Prius 2012-2016
Toyota Prius + 2012-2015
Toyota RAV4 2009-2018
Toyota Yaris 2011-2020
Toyota Verso 2009-2018
Toyota Verso-S 2011-2015
