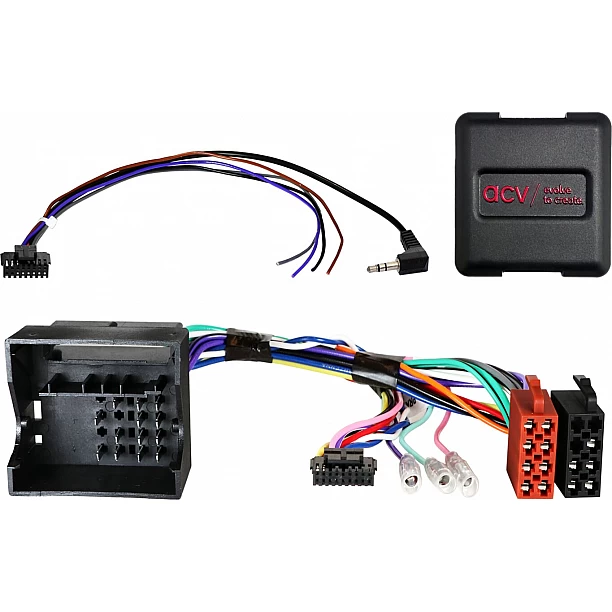

Stuurwiel bediening Skoda Voertuigen Quadlock Multilead Audience apparaat (42ssk003)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 40-polige Quadlock Skoda-stekker
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel

Voertuigen met Audience / Stream OEM-apparaat

Voertuigen zonder Technisat OEM-apparaat

Dipschakelaarinstellingen voor de fabrikant van het aftermarket apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia II (1Z) 06/2004 - 05/2009
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015

De volgende signalen zijn voorzien:

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

Geschikt voor:
Skoda Fabia 2007-2014
Skoda Roomster 2008-2015
Skoda Octavia 2004-2008
