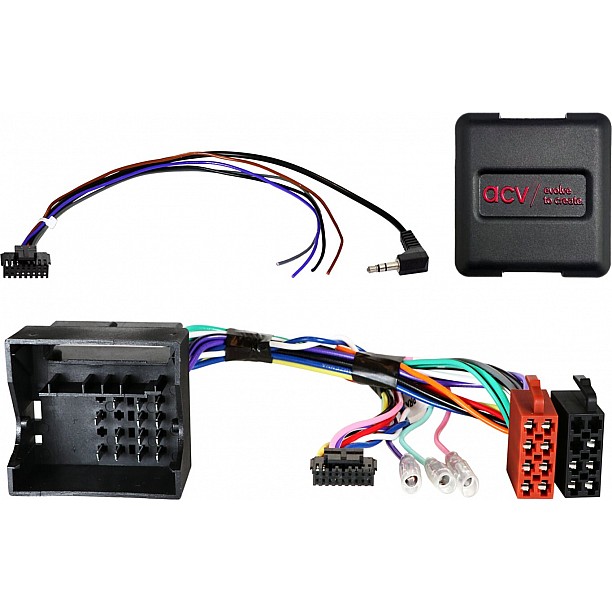

Stuurwiel bediening Seat/Skoda/VW voertuigen 40Pin Quadlock Multilead (42sst001/42ssk002)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:
CAN-bus

Aansluiting: 40-polige Quadlock VAG-connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel

Voertuigen zonder OEM-geluidssysteem

Voertuigen met OEM-geluidssysteem:
SWC Audi/Seat/Skoda/VW verschillende voertuigen Quadlock > Artikel: 42a-1324-001

Voertuigen Seat zonder Seat Exeo (3R) 03/2009 - 05/2013

Voertuigen Skoda met Bolero / Stream OEM apparaat
Voertuigen Skoda met Amundson / Columbus OEM-navigatie

Voertuigen Skoda zonder Stream OEM apparaat

Voertuigen met RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM apparaat
Voertuigen met RNS315 / RNS510 OEM-navigatie

Voertuigen zonder RCD320 OEM apparaat met ISO stekkers
Voertuigen zonder OEM-geluidssysteem

Dipschakelaarinstellingen voor de fabrikant van het aftermarket apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Altea (5P) 06/2004 - 03/2009
Seat Altea (5P) 04/2009 - 07/2015
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Ibiza (6J) 03/2012 - 06/2015
Seat Leon (1P) 09/2005 - 03/2009
Seat Leon (1P) 04-2009 - 11/2012
Seat Mii (AA) 12/2011 - 06/2019*
Seat Toledo (5P) 01/2005 - 10/2009
Seat Toledo (NH) 03/2013 - 05/2015

Skoda
Skoda Citigo (AA) 06/2012 - 05/2017*
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009
Skoda Octavia (1Z) 01/2009 - 03/2013
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013
Skoda Superb (3T) 06/2013 - 05/2015
Skoda Yeti (5L) 08/2009 - 10/2013

VW
VW Amarok (2H) 03/2010 - 08/2016
VW Kever (16) 11/2011 - 06/2016
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW Caddy IV (DU) 06/2015 - 09/2020**
VW CC (3C/35) 06/2008 - 08/2016
VW Eos (1F) 05/2006 - 10/2010
VW Eos (1F) 10/2010 - 04/2015
VW Fox (5Z) 04/2005 - 08/2011
VW Fusca (Brazilië) 2005 - 2011
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta III (1K5/1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Magotan (Azië) 2005 - 2011
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo IV (9N) 03/2005 - 03/2009
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sagitar (China) 2005 - 2011
VW Sharan II (7N) 08/2010 - 04/2015
VW Suran 2009 - 2015
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touareg I (7L) 11/2006 - 02/2010
VW Touran (1T) 01/2003 - 09/2006
VW Touran (1T) 11/2006 - 04/2010
VW Touran (1T) 08/2010 - 04/2015
VW UP! (AA) 12/2011 - 06/2016*
VW Vento (Mexico) 2005 - 2011
De volgende signalen worden gegeven:

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

*Voertuigen zonder OEM-geluidssysteem
**Voertuigen met Composition Audio MIB Entry OEM-apparaat met AUX/SD/USB vooraan

Geschikt voor:
Audi A1 2010-2018
Audi A3 2003-2013
Audi A4 2000-2009
Audi A5 2007-2011
Audi A6 2001-2006
Audi Q3 2011-2018
Audi Q5 2008-2012
Audi Q5 2012-2017
Audi R8 2007-2015
Audi TT 2006-2014
Seat Alhambra 2010-2015
Seat Altea 2004-2015
Seat Exeo 2009-2013
Seat Ibiza 2008-2015
Seat Leon 2005-2012
Seat Mii 2011-2019
Seat Toledo 2005-2009
Seat Toledo 2013-2015
Skoda Citigo 2012-2017
Skoda Fabia 2007-2014
Skoda Octavia 2004-2013
Skoda Rapid 2012-2015
Skoda Roomster 2006-2015
Skoda Superb 2008-2015
Skoda Yeti 2009-2013
Volkswagen Amarok 2010-2016
Volkswagen Beetle 2011-2016
Volkswagen Caddy 2003-2015
Volkswagen Caravelle 2004-2015
Volkswagen CC 2008-2016
Volkswagen EOS 2006-2015
Volkswagen Fox 2005-2011
Volkswagen Golf 5 2003-2009
Volkswagen Golf 6 2008-2014
Volkswagen Jetta 2005-2014
Volkswagen Multivan 2003-2015
Volkswagen Passat 2005-2014
Volkswagen Polo 2005-2014
Volkswagen Phaeton 2007-2010
Volkswagen Scirocco 2008-2014
Volkswagen Sharan 2010-2015
Volkswagen T5 Transporter 2003-2015
Volkswagen T6 Transporter 2015-2019
Volkswagen Tiguan 2007-2016
Volkswagen Touran 2003-2015
Volkswagen Touareg 2003-2010
Volkswagen up! 2011-2016
