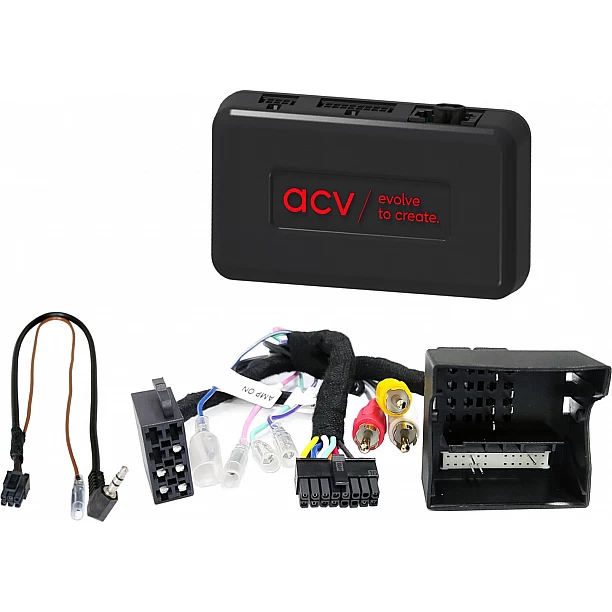

Stuurwiel bediening Porsche Diversen 40Pin Multilead Amp MOST (42spo007)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock Porsche-connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM MOST geluidssysteem > Cinch(m) rood/wit
Aansluiting: OEM USB HSD LVDS > USB-A
Aansluiting: OEM achteruitrijcamera > Cinch(m) geel

Voertuigen met PCM 3.1 OEM-apparaat
Voertuigen met MOST OEM-geluidssysteem

Voertuigen zonder 360° OEM camerasysteem
Voertuigen zonder Burmester 3D High End Surround OEM geluidssysteem

Voertuiginstellingen worden niet ondersteund

Dipschakelaarinstellingen voor de fabrikant van het aftermarket-apparaat (zie BDA)

Cinch(m) > voorste voorversterkeruitgang aftermarket radio
Faderfunctie niet ondersteund

Geschikt voor de volgende voertuigen

Porsche 911 (991) 12/2011 - 01/2017
Porsche Cayenne (92A/958) 05/2010 - 12/2017
Porsche Macan (95B) 04/2014 - 08/2018
Porsche Panamera (970) 09/2009 - 07/2016

De volgende signalen zijn voorzien:
Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

OEM-geluidssysteem MOST> Faderfunctie niet ondersteund

Geschikt voor:
Porsche Panamera 2009-2016
Porsche Macan 2014-2016
Porsche Cayenne 2011-2016
