Stuurwiel bediening Porsche Boxster/Cayman/911 ISO Multilead Amp MOST (42spo005)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

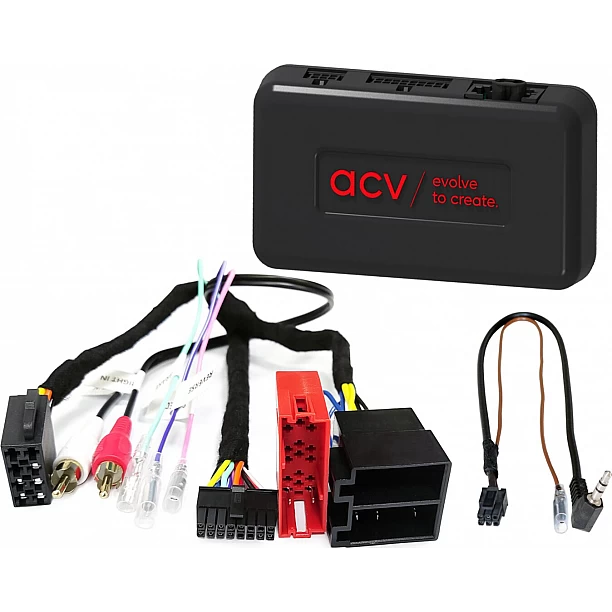

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: ISO / Mini ISO Porsche stekker
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM MOST geluidssysteem > Cinch(m) rood/wit

Voertuigen met CDR24 OEM apparaat
Voertuigen met PCM2.1 OEM navigatie

Dipschakelaarinstellingen voor de fabrikant van het aftermarket-apparaat (zie BDA)

Cinch(m) > Voorste voorversterkeruitgang retrofit radio
Faderfunctie niet ondersteund

Geschikt voor de volgende voertuigen

Porsche Boxster (987) 10/2004 - 01/2009
Porsche Cayman (987C) 11/2005- 01/2009
Porsche 911 (997) 07/2004 - 08/2009

De volgende signalen zijn voorzien:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

OEM-geluidssysteem MOST > Faderfunctie niet ondersteund

Geschikt voor:
Porsche Boxster 2004-2009
Porsche Cayman 2005-2009
Porsche 911 2004-2009
