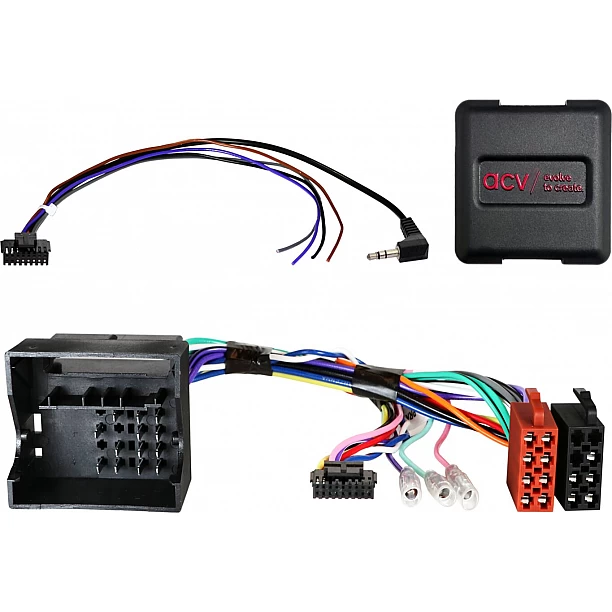

Stuurwiel bediening Mercedes/Smart 40Pin Quadlock Multilead (42smc001)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 40-polige Quadlock Mercedes-connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5 mm aansluiting / losse kabel

Voertuigen met 2-DIN Audio 20 OEM-apparaat
Voertuigen met 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigatie

Mercedes voertuigen zonder radiovoorbereiding
Mercedes voertuigen zonder 1-DIN OEM apparaat

Voertuigen met Audio 50 APS Comand NTG2/ NTG2.5 OEM-navigatie:
Tijdinstelling niet ondersteund > Codeer voertuigen naar Audio 20 OEM apparaat indien mogelijk

Mercedes-voertuigen met Harman Kardon OEM-geluidssysteem*/**

Dipschakelaarinstellingen voor de fabrikant van het aftermarket apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (C219) 04/2008 - 09/2010*
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008**
Mercedes M-Klasse (W164) 10/2008 - 07/2011**
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes SLK-Klasse (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Smart
Smart Voor Vier (W454) 01/2004 - 04/2007***

De volgende signalen zijn voorzien:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

*Voertuigen met Harman Kardon OEM-geluidssysteem > Artikel: 13-1190-53
**Voertuigen met Harman Kardon OEM-geluidssysteem > Artikel: 13-1190-52
***Voertuigen met 2-DIN OEM CD-apparaat
***Voertuigen met Comand OEM Navigatie 40 Pin Quadlock

Geschikt voor:
Mercedes Benz A-Klasse 2004-2012 (169)
Mercedes Benz B-Klasse 2005-2011 (245)
Mercedes Benz C-Klasse 2000-2007 (203)
Mercedes Benz CLC-Klasse 2008-2011 (209)
Mercedes Benz CLK-Klasse 2005-2010 (203)
Mercedes Benz CLS-Klasse 2008-2010 (219)
Mercedes Benz E-Klasse 2008-2009 (211)
Mercedes Benz M-Klasse 2005-2011 (164)
Mercedes Benz R-Klasse 2006-2020 (251)
Mercedes Benz SLK-Klasse 2008-2011 (171)
Mercedes Benz Sprinter 2006-2018 (906)
Mercedes Benz Viano 2003-2014 (639)
Mercedes Benz Vito 2003-2014 (639)
Volkswagen Crafter 2012-2014
Smart ForFour 2004-2007
