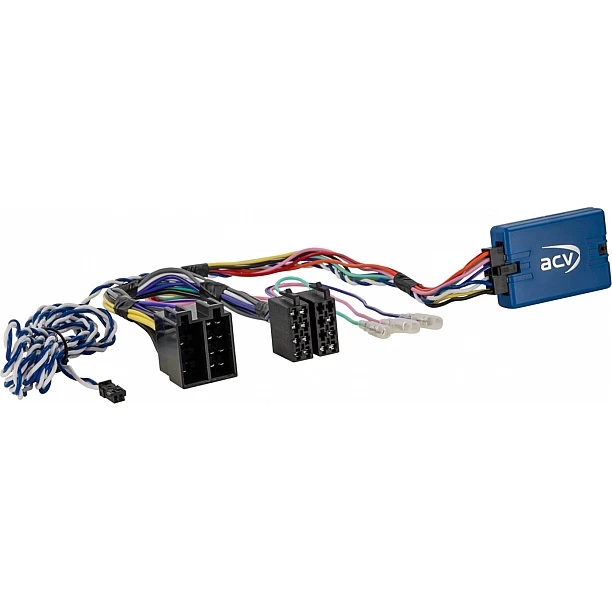

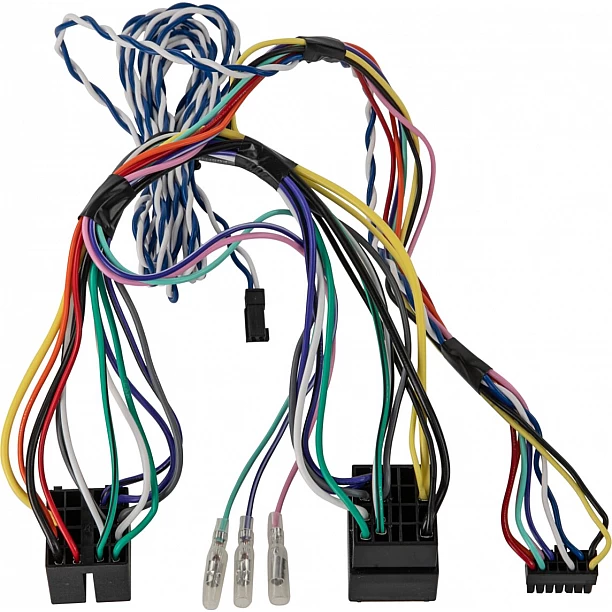

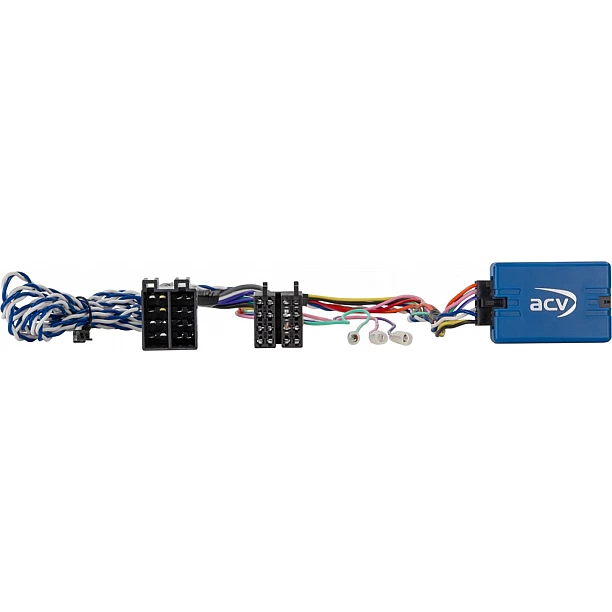

Stuurwiel bediening Mercedes Benz - Volkswagen Crafter Open Dash

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

CAN-bus

connector: ISO
connector: 2 Pin CAN Bus > interieur CAN Bus verdeler

voertuigen met open dashboard
voertuigen met OEM HU gecodeerd

voertuigen zonder OEM HU gecodeerd > code voertuig naar Audio 20 OEM HU

CAN Bus-aansluiting:
interieur CAN Bus verdeler voetruimte van het voertuig
CAN Bus blauw/CAN Hoog <> wit/CAN Laag alternatief > climatronic gedraaid rood/bruin CAN Hoog <> bruin CAN LAAG

achteruitrijsignaal niet altijd ondersteund:
achteruitversnelling signaal bestuurderszijde +12V kabel wit/blauw alternatief

voertuigen met OEM HU en ISO connector:
SWC Mercedes/Smart/VW verschillende voertuigen ISO > item: 42smc002

Toepassing voertuig:

Mercedes
Mercedes A-klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-klasse (T245) 07/2005 - 04/2008
Mercedes B-klasse (T245) 04/2008 - 09/2011
Mercedes C-klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

De volgende signalen worden gegeven:

opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn in functies.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrij signaal
groen: GND parkeerremsignaal

belastbaarheid totale uitgangen: 100 mA max.

stroomvereiste meer dan 100 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

SWC

*in geval van interfacestoring codeer indien mogelijk voertuig naar Audio 15 OEM HU

Algemene installatie-instructies:

Verificatie:
1: Controleer alle bedieningsfuncties en voertuiginstellingen van de OEM HU.
2: Ontkoppel de OEM HU spanningsvrij.
3: Controleer alle interfaceaansluitingen op juistheid in een spanningsvrije omgeving.

Aansluiten en aansluitvolgorde:
1: Controleer instellingen en hardwareconfiguratie van de interface spanningsvrij.
2: Controleer de configuratie van de radioaansluitkabel spanningsvrij.
3: Sluit de radioaansluitkabel aan volgens de gebruiksaanwijzing van de omgebouwde HU.
4: Sluit alle andere aansluitingen aan volgens de gebruiksaanwijzing van de omgebouwde HU.
5: Sluit de hele installatie als laatste aan op het voertuig met de hoofdaansluiting.
6: Softwareconfiguratie van de interface volgens de instructies in de artikeltekst en in de handleiding.
7: Configureer het retrofit-apparaat volgens de bedieningsinstructies van het retrofit-apparaat stuurwielafstandsbediening/camera/FSE/antenne fantoomvoeding en andere.
8: Functietest van de stuurafstandsbediening en het voertuig

Wijzigingen in de configuratie van de interface en de radioverbindingskabel:
1: Wijziging configuratie spanningsvrij
2: Opnieuw aansluiten zie hierboven 5 tot 8

In geval van storing aan de interface of het voertuig:
1: OEM HU opnieuw installeren
2: OEM HU bedienen
3: CAN-bus uitschakelen
4: Controleer de hardwareconfiguratie van de interface
5: Opnieuw verbinding maken na uitschakeling CAN-bus zie hierboven 5 en 6

Meer aansluitingen, aansluitingswijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluitingsverlengingen van losse kabels die in de informatietekst of het handboek worden vermeld, zijn alleen bedoeld ter oriëntatie en ter informatie van een opgeleide installateur.

Meer aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van alternatieve aansluitingen of aansluitverlengstukken:
1: Aansluitingen en wijzigingen mogen uitsluitend worden uitgevoerd door een opgeleide installateur.
2: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of garantiebepalingen van de fabrikant die door de wijzigingen kunnen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten voor het aansluiten worden gecontroleerd op werking en juistheid door ze te meten en te vergelijken met het kabeltoewijzingsschema van het voertuig.
4: Aansluitingen en wijzigingen worden op eigen verantwoordelijkheid van de gebruiker uitgevoerd zonder garantie op werking.
5: Aansluitingen en wijzigingen gebeuren op eigen verantwoordelijkheid van de gebruiker, zonder garantie op schade aan het voertuig, het retrofitapparaat of de interface.
6: Wijzigingen aan de voorgemonteerde kabelboom kunnen de garantie van het product ongeldig maken.

SWC kabel 42s/acv > Alpine Jack: 42ctalpinelead
SWC kabel 42s/acv > Parrot 4 pin: 42ctasteroidlead
SWC kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
SWC kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 draad: 42ctchinahulead
SWC kabel 42s/acv > Clarion Jack: 42ctclarionlead
SWC kabel 42s/acv > Garmin Vieo" RV52 Stereo Dock 3 draad: 42ctgarminaansluiting
SWC kabel 42s/acv > JVC 1 draad/Aansluiting: 42ctjvclead
SWC kabel 42s/acv > Kenwood 1 draad: 42ctkenwoodkabel
SWC kabel 42s/acv > Multilead verschillende HU: 42ctmultilead
SWC kabel 42s/acv > Multilead verschillende HU/Pioneer 2022>: 42ctmultilead3
SWC leiding 42s/acv > Multilead anders HU/Pioneer 2022>: 42ctmultilead5
SWC kabel 42s/acv > Panasonic 1 draad: 42ctpanasoniclead
SWC kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Jack: 42ctpioneerlead
SWC kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Jack bulk: 42ctpioneerlead2
SWC kabel 42s/acv > analoge learning HU: 42ctsmartlead
SWC kabel 42s/acv > Blaupunkt/Kenwood/Sony Jack: 42ctsonylead
SWC kabel 42s/acv > XZent/Zenec 1 draad: 42ctzeneclead

Geschikt voor:
Mercedes Benz A-Klasse 2004-2012 (169)
Mercedes Benz B-Klasse 2005-2011 (245)
Mercedes Benz C-Klasse 2000-2007 (203)
Mercedes Benz Sprinter 2006-2018 (906)
Mercedes Benz Viano 2003-2014 (639)
Mercedes Benz Vito 2003-2014 (639)
Volkswagen Crafter 2006-2016
