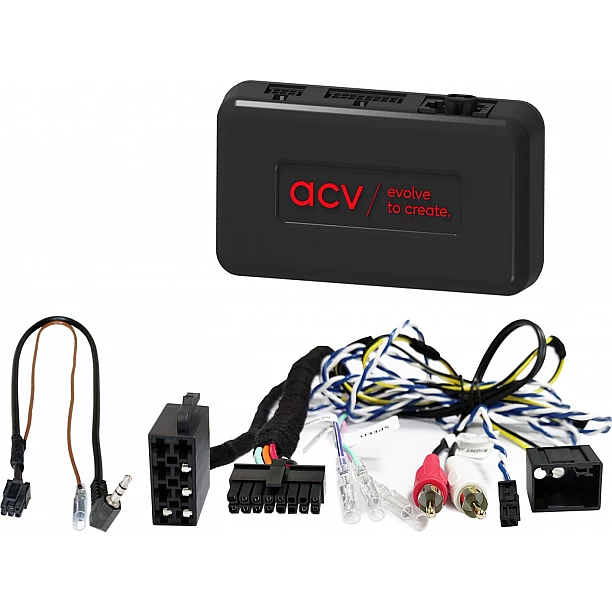

Stuurwiel bediening Mercedes Benz E- Klasse/ SLK-Klasse/ CLS-Klasse Harman Kardon Multilead Amp MOST (42smc013)

Stuurwielbediening

Behoud de originele functies van de stuurafstandsbediening wanneer u uw fabrieksradio inruilt voor een aftermarket-radio.
Vergelijk de weergegeven adapterstekkers met die in uw voertuig en controleer of ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd,

Opmerking:

CAN-bus

Aansluiting: 2-polige voeding Mercedes
Aansluiting: 2 pin CAN-bus verdeler
Aansluiting: OEM-geluidssysteem MOST > Cinch(m) rood/wit

Voertuigen met Harman Kardon OEM-geluidssysteem*
Voertuigen met MOST25 OEM-geluidssysteem*
Voertuigen met audio gateway
Voertuigen met Comand APS 50 NTG1 OEM-navigatie

Voertuigen zonder Comand 2.0 / 2.5 OEM-navigatie
Voertuigen zonder D2B Optisch Bus Systeem

Cinch(m) > voorste voorversterkeruitgang retrofit radio

Faderfunctie niet ondersteund
Klokinstelling niet ondersteund > Codering voertuigen naar Audio 20 OEM-apparaat indien mogelijk

Antenneverlenging niet meegeleverd**

Geschikt voor de volgende voertuigen:

Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
Mercedes E-Klasse (W211) 03/2002 - 02/2008***
Mercedes SLK-Klasse (R171) 03/2004 - 03/2008

De volgende signalen worden gegeven:

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

OEM-geluidssysteem MOST25 > Faderfunctie niet ondersteund

*Afhankelijk van het OEM-systeem en de retrofit-radio kan in individuele gevallen een verhoogd geluid of een in- of uitschakelgeluid optreden.
*OEM extra componenten > Verwijder cd-wisselaar / tv-tuner / telefoonmodule van de MOST ring indien nodig:
*Optische glasvezelconnector MOST ring > Artikel: 771000-2100
*Optische vezellus (f) MOST ring > Artikel: 771000-2101
***Functie van het elektrische compartiment wordt niet ondersteund

Optioneel:

**Verlengkabel Fakra(m)>Fakra(f) 200cm > Artikel: 1524-200
**Antenne kabelverlengstuk Fakra(m)>Fakra(f) 500cm ROKA > Artikel: 1524-500-1
**Adapter voor antenne Fakra Z(m)>DIN(m) passief LEONI/ROKA > Artikel: 1524-01-1

Vervanger van de 42smc013

Geschikt voor:
Mercedes Benz E-Klasse 2002-2009 (211)
Mercedes Benz SLK-Klasse 2004-2010 (171)
Mercedes Benz CLS-Klasse 2004-2010 (219)
