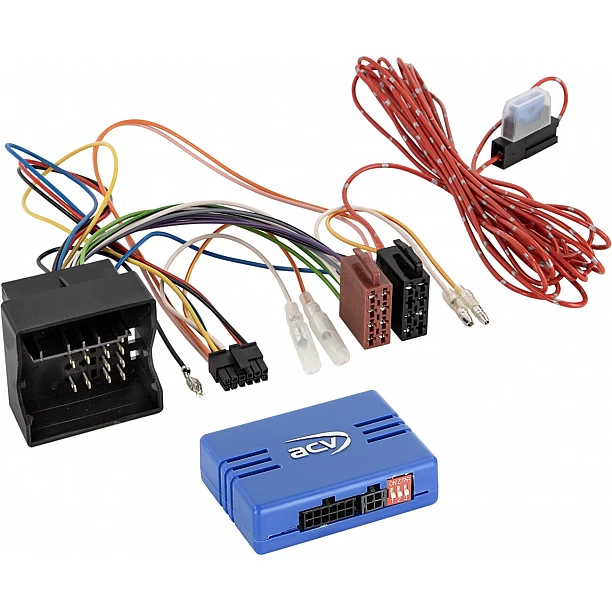

Stuurwiel bediening Mercedes Benz C-Klasse/E-Klasse/Vito/VW Crafter (42smc011)

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 40-polige Quadlock BMW stekker > Artikel: 42cx12
Aansluiting: +12V continustroom terminal 30 batterij gezekerd > losse kabel rood

Positie dipschakelaar voor achteraf inbouwapparaat controleren

Voertuigen met +12V continue stroomuitschakeling klem 30

Mercedes Vito (W447) voertuigen met OEM-apparaat Audio 10 / Audio 15
Mercedes Vito (W447) voertuigen met OEM-navigatiesysteem Audio 30 / Audio 40

Mercedes Vito (W447) voertuigen met E-Call:
E-Call onderhoud Mercedes Sprinter/V-Klasse los > Artikel: 1424-27-0

Voertuigen zonder radiovoorbereiding

Diagnostische LED:
blauw knipperend > CAN-bus zoeken
Continu blauw > CAN-bus actief
rood > +12V ontstekingsstroom actief

Geschikt voor de volgende voertuigen:

Mercedes
Mercedes C-Klasse (C204/S204/W204) 08/2007 - 01/2011
Mercedes C-Klasse (C204/S204/W204) 03/2011 - 10/2015
Mercedes E-Klasse (A212/C212/S212/W212) 02/2009 - 03/2013
Mercedes Vito (W447) 10/2014 - 02/2019*
Mercedes Vito (W447) 05/2019 - 2024*

VW CRAFTER
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

De volgende signalen zijn voorzien:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.
roze: +12V ontstekingsklem 15 1,5A max.
oranje: +12V verlichtingsklem 58 0,1A max.
wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidssignaal

Stuurwielafstandsbediening

*Voertuigen met Audio 10 OEM-apparaat ondersteunen alleen de loud/quiet-functie:
Codeer indien mogelijk voertuig naar Audio 15 OEM-apparaat

Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100

Alpine 3.5mm jack aansluiting > Artikel: 42arc101
Blaupunkt 2010> 3.5mm jack aansluiting > Artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
China HU Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
Clarion 3.5mm jack aansluiting > Artikel: 42arc104
Digital Dynamics enkele kabel aansluiting > Artikel: 42arc108
ESX Key1 / Key2 aansluiting > Artikel: 42arc000
JVC 3,5mm jack aansluiting > Artikel: 42arc104
JVC enkele kabel aansluiting > Artikel: 42arc105
Kenwood enkele kabel aansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm jack aansluiting > Artikel: 42arc107
Kenwood 2020> Key1 / Key2 / GND aansluiting > Artikel: 42arc000
Pioneer 3.5mm jack aansluiting > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm jack aansluiting > Artikel: 42arc1072
Snooper Key1 / Key2 aansluiting > Artikel: 42arc000
Sony 3.5mm jack aansluiting > Artikel: 42arc107
XZent enkele kabel aansluiting > Artikel: 42arc108
Zenec enkele kabel aansluiting > Artikel: 42arc108

Geschikt voor:
Mercedes Benz C-Klasse 2007-2015 (204)
Mercedes Benz E-Klasse 2009-2013 (212)
Mercedes Benz Vito 2014-2025 (447)
Volkswagen Crafter 2011-2016
