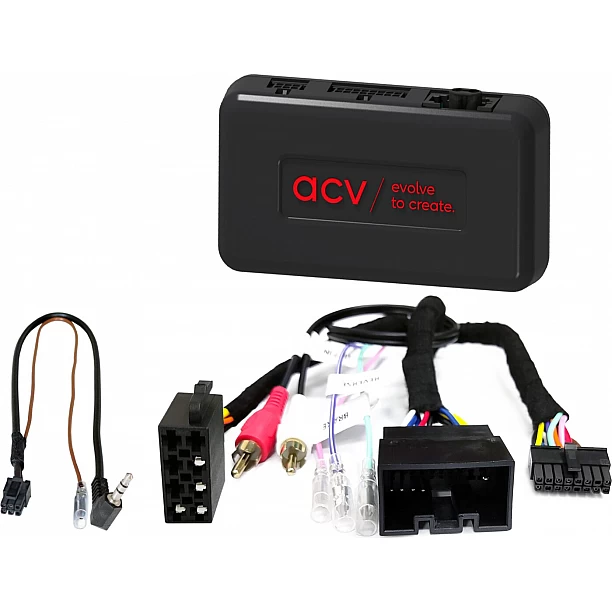

Stuurwiel bediening Land Rover Range Rover 20Pin Multilead Amp MOST (42slr009)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:
CAN-bus
Aansluiting: 20-pins Land Rover-connector
connector: OEM SWC > 3,5mm Jack / losse draad
connector: OEM verbeterd systeem > RCA(m) rood/wit
Voertuiginstellingen niet ondersteund
Datum/tijd-instellingen niet ondersteund
OEM-display niet ondersteund Startlogo van Land Rover wordt weergegeven
Dipschakelaarinstellingen voor de fabrikant van het aftermarket-apparaat (zie BDA)

Cinch(m) > Voorste voorversterkeruitgang aftermarket radio
Faderfunctie niet ondersteund
Geschikt voor de volgende voertuigen:
Land Rover Discovery III (LA) 11/2004 - 08/2009
Land Rover Range Rover Sport I (LS) 05/2005 - 08/2009
De volgende signalen zijn voorzien

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen incompatibel zijn wat betreft functies.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

OEM-geluidssysteem > Faderfunctie niet ondersteund

Geschikt voor:
Land Rover Range Rover Sport 2005-2009
Land Rover Discovery 2004-2009
