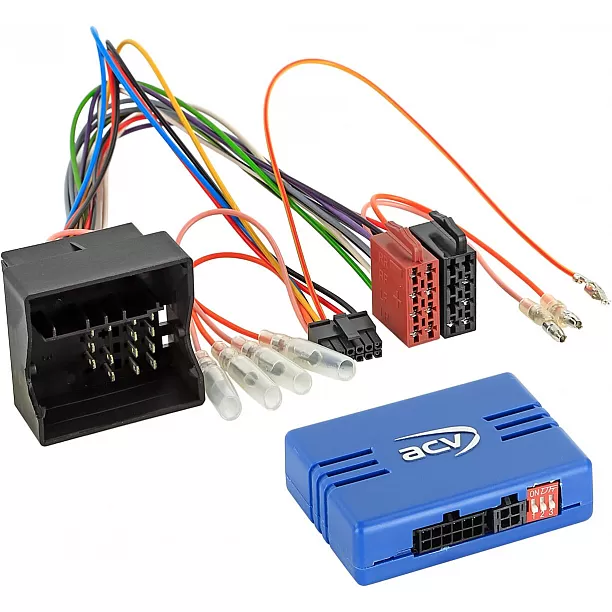

Stuurwiel bediening Ford Focus / C-Max / Mondeo / S-Max / Galaxy / Kuga 40Pin Quadlock

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbediening Ford
Behoud de originele functies van de stuurafstandsbediening wanneer u uw fabrieksradio inruilt voor een aftermarket-radio.
Vergelijk de weergegeven adapterstekkers met die in uw voertuig en controleer of ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Let op:
CAN-bus
Aansluiting: 40 pin Quadlock Ford connector > Artikel: 42cx35
Uitgangen: 1A max.
Controleer de positie van de dipswitch
Voertuigen met CAN-bus zonder +12V startstroom
Voertuigen zonder analoge 3-kabel S.W.I.-functie in de MQS-connector
Voertuigen zonder OEM-navigatie met geïntegreerde klimaatregeling

Geschikt voor de volgende voertuigen:
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Galaxy II (WA6)05/2010 - 05/2015
Ford Kuga (DM2) 06/2008 - 12/2012**
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005*
Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007*
Ford Mondeo IV (BA7) 06/2007 - 10/2010*
Ford Mondeo IV (BA7) 11/2010 - 08/2014*
Ford S Max (WA6) 06/2006 - 04/2010
Ford S-Max (WA6) 05/2010 - 05/2015*
De volgende signalen worden gegeven:
ontsteking
verlichting
achteruitversnelling
snelheid pulsen
stuurwielbediening
* Controleer de PDC-functie zonder fabrieksradio voor installatie / PDC wordt niet ondersteund
Aansluitkabel voor de volgende radiofabrikanten:
Multilead verschillende apparaten: 42arc100
Alpine 3,5 mm jack-aansluiting: 42arc101
Blaupunkt 2010> 3,5 mm jack-aansluiting: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting: 42arc000
China HU Key1/Key2/(GND) Connector: 42arc000
Clarion 3,5 mm jack-aansluiting: 42arc104
Digital Dynamics enkele kabel connector: 42arc108
ESX Key1 / Key2-connector: 42arc000
JVC 3,5 mm jack-connector: 42arc104
JVC enkele kabel connector: 42arc105
Kenwood enkele kabel connector: 42arc105
Kenwood 2017> 3,5 mm jack-aansluiting: 42arc107
Kenwood 2020> Key1 / Key2 / GND connector: 42arc000
Pioneer 3,5 mm-aansluiting: 42arc107
Pioneer AVH/DMH/SPH 3,5mm-connector: 42arc1072
Snooper Key1 / Key2 aansluiting: 42arc000
Sony 3,5 mm-aansluiting: 42arc107
XZent enkele kabel connector: 42arc108
Zenec enkele kabel connector: 42arc108

Geschikt voor:
Ford Galaxy 2006-2015
Ford Kuga 2008-2012
Ford Mondeo 2003-2014
Ford S-Max 2006-2015
