Stuurwiel bediening Diverse modellen Mercedes Benz - Volkswagen ISO/10Pin ISO/Mini ISO/40 Pin Quadlock (42smc00c)

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

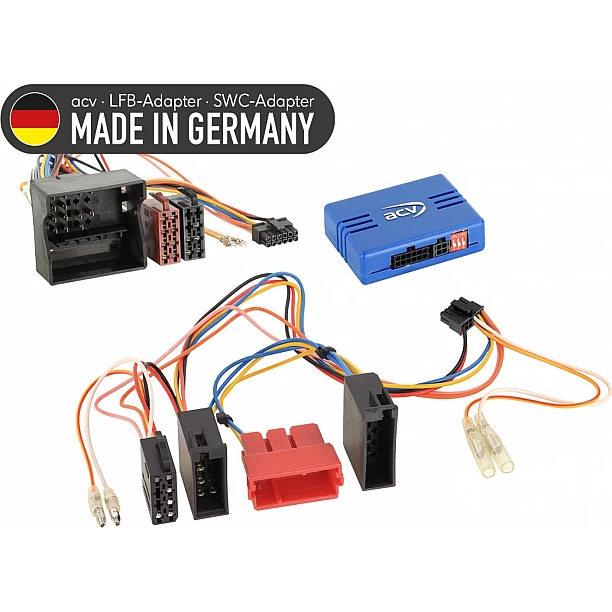

Adapter voor stuurwielafstandsbediening Mercedes / Smart / VW

Behoud de originele functies van de stuurwielafstandsbediening wanneer je de fabrieksradio vervangt door een retrofitradio.

Afhankelijk van de uitrusting van het voertuig en de reeks functies en software van het retrofitapparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.

Vergelijk de afgebeelde adapterstekkers met die in uw voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.

Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.

Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.

Opmerking:

CAN-bus

Aansluiting: 40-polige Quadlock Mercedes-stekker > Artikel: 42cx28
Aansluiting: ISO / 10 Pin ISO / Mini ISO Mercedes stekker > Artikel: 42cx26

Controleer de positie van de dipswitch voor het retrofitapparaat

Mercedes voertuigen met Audio 5 / Audio 10 1-DIN OEM apparaat
Mercedes voertuigen met Audio 30 APS 1-DIN OEM navigatie
Voertuigen Mercedes met Audio 20 2-DIN OEM apparaat
Voertuigen Mercedes met Audio 50 APS Comand NTG 2 / NTG 2.5 OEM Navigatie****
Voertuigen Mercedes Citan 420 (W420) met Browse 1-DIN OEM apparaat
Voertuigen Mercedes Sprinter (W907/W910) met Browse 1-DIN OEM apparaat
Voertuigen Mercedes Sprinter (W907/W910) met radiovoorbereiding
Voertuigen Mercedes Vito (W447) met OEM-toestel Audio 10 / Audio 15
Voertuigen Mercedes Vito (W447) met Audio 30 / Audio 40 OEM-navigatie

Voertuigen VW Crafter met RCD 2001 1-DIN OEM apparaat
Voertuigen VW Crafter met RCD 3002 OEM apparaat
Voertuigen VW Crafter met RNS 4001 / RNS 5001 OEM-navigatie

Voertuigen Smart met Comand OEM Navigatie 40 Pin Quadlock

Voertuigen Mercedes / VW met radiovoorbereiding > Controleer aansluiting en toewijzing voor installatie door te meten met OEM-apparaat:

Onjuiste aansluiting beschadigt de interface

Voertuigen met verschillend comfortinterieur CAN-busaansluiting:
bruin-rood gedraaid: CAN hoog
bruin gedraaid: CAN laag

CAN-bus naar CAN-bus verdeler dorpellijst
CAN-bus naar airconditioning
CAN-bus in 18-polige AMP-stekker: pin 9 CAN hoog / pin 8 CAN laag / niet Robert-Bosch CAN

OEM-apparaten met ISO-blokaansluiting:
ISO uitbreiding luidspreker 10cm > Artikel: 1322-02

Voertuigen met 10 pins ISO / ISO luidsprekeraansluiting OEM geluidssysteem zonder D2B OEM geluidssysteem:
Adapter actief systeem diverse voertuigen ISO>ISO > Artikel: 13-1190-50

Voertuigen van Mercedes met Harman Kardon OEM-geluidssysteem:
Adapter actief systeem Mercedes/Porsche MOST>Cinch ISO > Artikel: 13-1190-52-1
Adapter actief systeem Mercedes diverse voertuigen MOST>Cinch > Artikel: 13-1190-53-1

Compatibel met alle voertuigen van LFB-interface:

LFB Mercedes diverse voertuigen ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001
LFB BMW/Mercedes/Smart/VW diverse voertuigen 40Pin Quadlock > Artikel: 42a-1190-003

Geschikt voor de volgende voertuigen:

Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (W203) 03/2000 - 01/2005
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes C-Klasse (C204/S204/W204) 08/2007 - 01/2011**
Mercedes C-Klasse (C204/S204/W204) 03/2011 - 10/2015**
Mercedes Citan 420 (W420) 10/2021 - 2024
Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (C219) 04/2008 - 09/2010
Mercedes E-Klasse (W210) 06/1999 - 12/2002
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 - 03/2013**
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008
Mercedes M-Klasse (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes SL-Klasse (R230) 08/2001 - 02/2006
Mercedes SLK-Klasse (R171) 04/2008 - 03/2011
Mercedes SLR (C199) 13/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Sprinter (W907/W910) 06/2018 - 12/2020*/**
Mercedes Sprinter (W907/W910) 11/2019 - 2024*/***
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Mercedes Vito (W447) 10/2014 - 02/2019*/**/***
Mercedes Vito (W447) 05/2019 - 2024*/**/***

Smart
Smart Voor Vier (W454) 01/2004 - 04/2007

VW CRAFTER
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016**

De volgende signalen zijn voorzien:

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

roze: +12V ontstekingsklem 15 1,5A max.
oranje: +12V verlichtingsklem 58 0,1A max.
wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidssignaal

Stuurwielafstandsbediening

*Voertuigen met E-Call > Artikel: 1424-27-0
**Voertuigen met +12V continustroom uitschakelfunctie > +12V continustroom aansluitklem 30 accu gezekerd
***Voertuigen met Audio 10 OEM apparaat ondersteunt alleen luid/rust functie
***Coderen voertuig naar Audio 15 OEM-apparaat indien mogelijk
****Time-instelling niet ondersteund > Codering van voertuigen naar OEM-apparaat Audio 10 / Audio 20 indien mogelijk

Aansluitkabel voor de volgende radiofabrikanten:

Multi lead: 42arc100

Alpine 3,5mm jack aansluiting: 42arc101
Blaupunkt 2010> 3,5mm jack aansluiting: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting: 42arc000
China HU Key1 / Key2 / (GND) aansluiting: 42arc000
Clarion 3,5mm jack aansluiting: 42arc104
Digital Dynamics enkele kabel aansluiting: 42arc108
ESX Key1 / Key2 aansluiting: 42arc000
JVC 3,5mm jack aansluiting: 42arc104
JVC enkele kabelaansluiting: 42arc105
Kenwood enkele kabelaansluiting: 42arc105
Kenwood 2017> 3,5mm jack aansluiting: 42arc107
Kenwood 2020> Key1 / Key2 / GND aansluiting: 42arc000
Pioneer 3,5mm jack aansluiting: 42arc107
Snooper Key1 / Key2 aansluiting: 42arc000
Sony 3,5mm jack aansluiting: 42arc107
XZent enkele kabel aansluiting: 42arc108
Zenec enkele kabelaansluiting: 42arc108

Geschikt voor:
Mercedes Benz A-Klasse 2004-2012 (169)
Mercedes Benz B-Klasse 2005-2011 (245)
Mercedes Benz C-Klasse 2000-2007 (203)
Mercedes Benz CLK-Klasse 2002-2010 (209)
Mercedes Benz M-Klasse 2005-2011 (164)
Mercedes Benz R-Klasse 2006-2020 (251)
Mercedes Benz SLK-Klasse 2008-2011 (171)
Mercedes Benz Sprinter 2006-2018 (906)
Mercedes Benz Viano 2003-2014 (639)
Mercedes Benz Vito 2003-2014 (639)
Volkswagen Crafter 2012-2014
