Stuurwiel bediening Diverse modellen Chrysler/Dodge/Jeep/Lancia/Mitsubishi/VW (42sch00c)

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

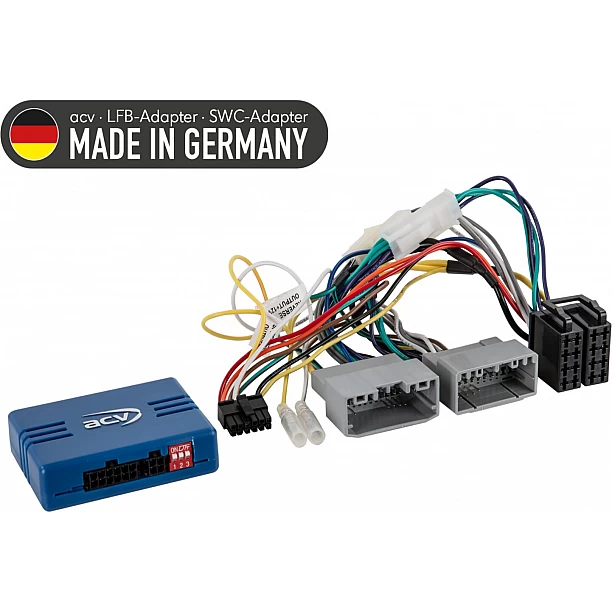

Adapter voor stuurwielafstandsbediening

Behoud de originele functies van de stuurwielafstandsbediening wanneer u de fabrieksradio vervangt door een retrofitradio.

Afhankelijk van de uitrusting van het voertuig en de reeks functies en software van het retrofitapparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.

Vergelijk de afgebeelde adapterstekkers met die in uw voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.

Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.

Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.

Opmerking:

CAN-bus

Aansluiting: 22-polige Chrysler-connector // 24-polige Chrysler-connector

CAN-bus activering OEM geluidssysteem
Snelheidssignaal ondersteund

Voertuigen met CAN-bus
Voertuigen met/zonder OEM-geluidssysteem

Voertuigen zonder +12V geschakelde ontsteking terminal 15
Voertuigen zonder Infinity OEM-geluidssysteem*/**
Voertuigen zonder geschakelde CAN-bus ontstekingsklem 15**
Voertuigen zonder dodehoekapparatuur

Rijhulpsysteem Dodehoekindicator in de buitenspiegels niet ondersteund
PDC niet ondersteund
Fader van OEM-geluidssysteem niet ondersteund

Controleer audioweergave telefoon/navigatie > Luidsprekeruitgang voor/achter vervangen door opnieuw aansluiten indien nodig

Diagnose-LED:
blauw knipperend > CAN-bus zoeken
Continu blauw > CAN-bus actief
rood > +12V ontstekingsstroom actief

Geschikt voor de volgende voertuigen:

Chrysler
Chrysler 200 2011 - 2014
Chrysler 300 06/2004 - 12/2010
Chrysler 300C (LX) 06/2004 - 11/2007
Chrysler 300C (LX) 11/2007 - 12/2010
Chrysler 300M 01/2002 - 06/2004
Chrysler Aspen 2007 - 2009
Chrysler Concorde 2002 - 2004
Chrysler Pacifica 2004 - 2008
Chrysler PT Cruiser (PT) 10/2001 - 04/2006
Chrysler PT Cruiser (PT) 01/2006 - 06/2009
Chrysler Sebring (RJ) 03/2001 - 04/2003
Chrysler Sebring (RJ) 04/2003 - 07/2007
Chrysler Sebring (RJ) 05/2007 - 08/2010
Chrysler Town&Country 2008 - 2016
Chrysler Voyager (GK/GY/RG) 03/2001 - 05/2004
Chrysler Voyager (GK/GY/RG) 05/2004 - 03/2008
Chrysler Voyager (RT) 03/2008 - 12/2010

Doge
Dodge Avenger (JS) 06/2007 - 06/2009
Dodge Caliber (PK) 06/2006 - 12/2010
Dodge Caravan 2002 - 2015
Dodge Oplader 2009 - 2012
Dodge Uitdager 2008 - 2014
Dodge Dakota 2002 - 2011
Dodge Durango 2003 - 2009
Dodge Reis (JC) 06/2008 - 12/2010
Dodge Magnum 2008 - 2009
Dodge Nitro 2007 - 2011
Dodge RAM 2002 - 2008
Dodge RAM Dodge RAM 1500 2009 - 2011
Dodge RAM 2500 2010 - 2012
Dodge RAM 3500 2010 - 2012
Dodge RAM chassis cabine 2011
Dodge RAM C/V Tradesman 2012 - 2015
Dodge Stratus 2002 - 2006
Dodge Viper (SR) 11/2003 - 04/2010

Jeep
Jeep Commandant (WH) 05/2008 - 11/2010
Jeep Compass (PK) 11/2006 - 06/2010
Jeep Compass (PK) 05/2011 - 12/2016
Jeep Grand Cherokee (WJ) 10/2001 - 06/2005
Jeep Grand Cherokee (WH) 06/2005 - 10/2007
Jeep Grand Cherokee (WH) 10/2007 - 12/2010
Jeep Grand Cherokee (WK) 12/2010 - 06/2013
Jeep Liberty 2002 - 2012
Jeep Patriot (PK) 2007 - 2017
Jeep Wrangler (TJ) 01/2003 - 03/2007
Jeep Wrangler (JK) 04/2007 - 02/2011
Jeep Wrangler (JK) 02/2011 - 07/2018

Lancia
Lancia Voyager (RT) 11/2011 - 08/2015

Mitsubishi
Mitsubishi Raider 2008 - 2009

VW
VW Routan 2009 - 2015

De volgende signalen worden geleverd:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn wat betreft functies.

roze: +12V ontstekingsklem 15 1,5A max.
oranje: +12V verlichtingsklem 58 0,1A max.
wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidssignaal

Stuurwielafstandsbediening

OEM-geluidssysteem Faderfunctie niet ondersteund

*Voertuigen 2002 - 2009 analoog met Infinity OEM geluidssysteem niet ondersteund
*Infinity OEM versterker bypass > Luidsprekers opnieuw bedraden
**Steering wheel remote control LFB diverse US voertuigen/Opel GT analoog/CAN bus > Artikel: 42-uni-usa
**ISO adapterkabel Chrysler/Dodge/Jeep 22Pin > Artikel: 1031-02

Optioneel:

Achteruitrijcamera adapter Chrysler/Dodge/Jeep/Mitsubishi/VW > Artikel: 771031-1030
Achteruitrijcamera adapter / RSE adapter Chrysler/Dodge/Jeep > Onderdeel: 771030-1030

Aansluitkabel voor de volgende radiofabrikanten:

Multilead diverse apparaten: 42arc100

Alpine 3.5mm jack aansluiting: 42arc101
Blaupunkt 2010> 3.5mm jack aansluiting: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting: 42arc000
China HU Key1 / Key2 / (GND) aansluiting: 42arc000
Clarion 3,5mm jack aansluiting: 42arc104
Digital Dynamics enkele kabel aansluiting: 42arc108
ESX Key1 / Key2 aansluiting: 42arc000
JVC 3,5mm jack aansluiting: 42arc104
JVC enkele kabelaansluiting: 42arc105
Kenwood enkele kabelaansluiting: 42arc105
Kenwood 2017> 3,5mm jack aansluiting: 42arc107
Kenwood 2020> Key1 / Key2 / GND aansluiting: 42arc000
Pioneer 3,5 mm aansluiting: 42arc107
Pioneer AVH / DMH / SPH 2021/2022> 3,5mm jack aansluiting: 42arc1072
Snooper Key1 / Key2 aansluiting: 42arc000
Sony 3,5 mm aansluiting: 42arc107
Enkele XZent-kabelaansluiting: 42arc108
Zenec enkelvoudige kabelaansluiting: 42arc108

Vervanger van de 42sch00c

Geschikt voor:
Universeel
Chrysler 200 2011-2014
Chrysler 300C 2004-2010
Chrysler 300M 2002-2004
Chrysler Aspen 2007-2009
Chrysler Concorde 2002-2004
Chrysler Pacifica 2004-2008
Chrysler PT Cruiser 2001-2009
Chrysler Voyager 2001-2010
Chrysler Sebring 2001-2010
Dodge Avenger 2007-2009
Dodge Caliber 2006-2010
Dodge Caravan 2002-2015
Dodge Charger 2009-2012
Dodge Challenger 2008-2014
Dodge Dakota 2002-2011
Dodge Durango 2003-2009
Dodge Journey 2008-2010
Dodge Magnum 2008-2009
Dodge Nitro 2007-2011
Dodge RAM 2002-2015
Dodge Stratus 2002-2006
Dodge Viper 2003-2009
Jeep Commander 2008-2010
Jeep Compass 2006-2016
Jeep Grand Cherokee 2001-2013
Jeep Liberty 2002-2012
Jeep Patriot 2007-2017
Jeep Wrangler 2003-2018
Lancia Voyager 2011-2015
Mitsubishi Raider 2008-2009
Volkswagen Routan 2009-2015
