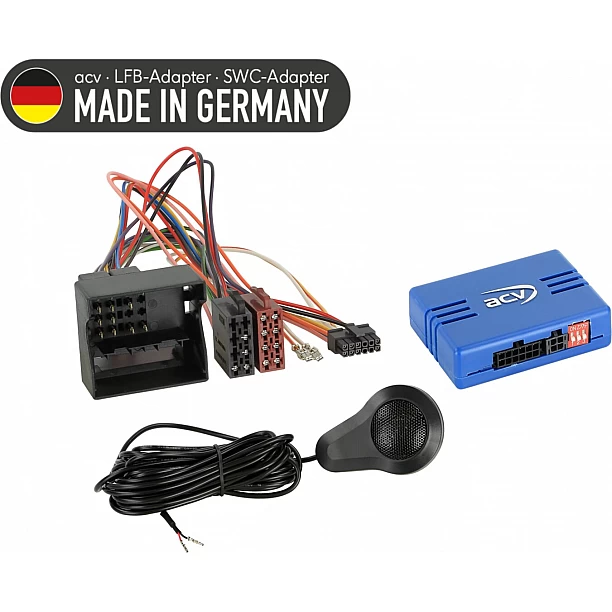

Stuurwiel bediening Citroën/Fiat/Peugeot/Toyota diverse voertuigen Quadlock PDC (42sct008/42spg013)

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Opmerking:

CAN-bus

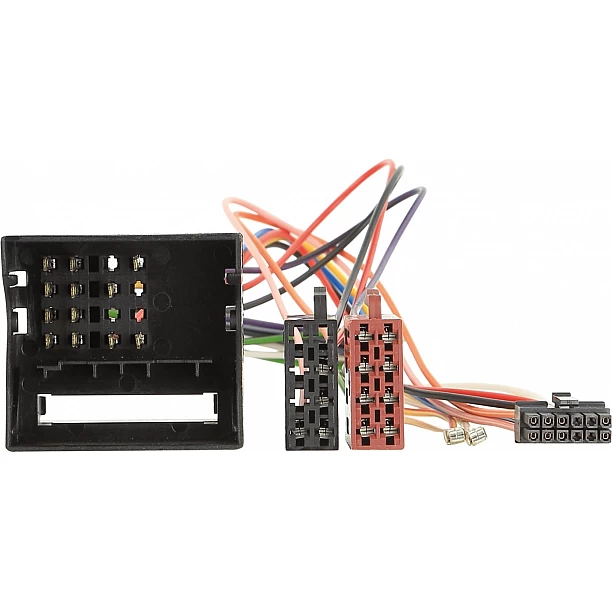

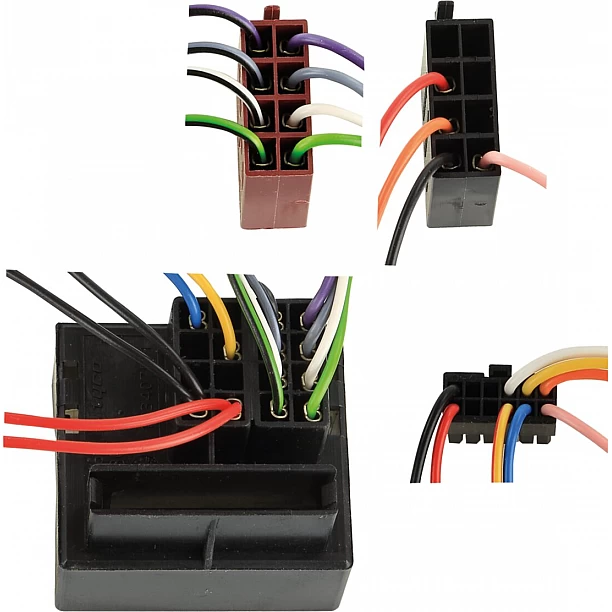

Aansluiting: 40-polige Quadlock PSA-stekker > Artikel: 42cx30

Aansluiting LFB luidspreker 42cxpdc Artikelnr. 4:
Pin 5: 42cxpdc rood
Pin 11: 42cxpdc zwart

Controleer de positie van de dipswitch voor het retrofitapparaat

Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 / RT4 OEM-apparaat met volumeregelingsknop
Voertuigen met Clarion MQ-RD6 OEM-apparaat met monochroom display en centrale draaiknop
Voertuigen met Continental RD45 OEM apparaat met volumeregelaar
Voertuigen met PDC

Voertuigen zonder Bosch OEM apparaat
Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker OEM navigatie met volumeregelknop
Voertuigen zonder JBL-geluidssysteem

Voertuiginstellingen ondersteund via stuurwielafstandsbediening (zie BDA)

Voertuigen met ECO-modus:
+12V continue stroom aansluiting terminal 30 batterij gezekerd

Voertuigen met PDC-schakelaar:
PDC-weergave moet geactiveerd zijn

Diagnostische LED:
blauw knipperend > CAN-bus zoeken
Continu blauw > CAN-bus actief
rood > +12V ontstekingsstroom actief

Geschikt voor de volgende voertuigen:

Citroën
Citroën Berlingo (7) 06/2008 - 03/2012
Citroën Berlingo (7) 04/2012 - 05/2015
Citroën Berlingo (7) 06/2015 - 06/2018
Citroën C2 (J) 12/2004 - 12/2009
Citroën C3 (F) 10/2005 - 01/2010
Citroën C3 (S) 01/2010 - 03/2013
Citroën C3 (S) 04/2013 - 01/2017
Citroën C4 (L) 11/2004 - 08/2010
Citroën C5 (D) 10/2004 - 04/2008
Citroën C8 (E) 01/2008 - 07/2012
Citroën C8 (E) 07/2012 - 06/2014
Citroën DS3 (S) 03/2010 - 07/2014
Citroën Jumpy (V) 02/2007 - 05/2016
Citroën Jumpy (V) 09/2016 - 01/2024*
Citroën Spacetourer (V) 03/2016 - 03/2024*

Fiat
Fiat Scudo (ZAF 270) 02/2007 - 07/2016

Opel
Opel Vivaro C (V) 09/2019 - 01/2024*
Opel Zafira Life V (V) 02/2019 - 01/2024*

Peugeot
Peugeot 207 (WC) 06/2006 - 06/2009
Peugeot 207 (W) 06/2009 - 07/2015
Peugeot 208 (C) 04/2012 - 04/2015
Peugeot 307 (3/3 Break/3 SW/3 CC) 06/2005 - 03/2009
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008
Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011
Peugeot 607 (9) 10/2004 - 04/2009
Peugeot 807 (E) 07/2002 - 02/2008
Peugeot 807 (E) 02/2008 - 06/2014
Peugeot 3008 (OU) 06/2009 - 10/2013
Peugeot 5008 (O) 10/2009 - 10/2013
Peugeot Bipper (A) 12/2007 - 12/2015
Peugeot Expert (X) 02/2007 - 08/2016
Peugeot Expert (X) 03/2016 - 2024*
Peugeot Partner (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015
Peugeot Traveller 03/2016 - 2024*

Toyota Proace
Toyota Proace 03/2013 - 08/2016
Toyota Proace (V) 03/2016 - 04/2024*
Toyota Proace Verso (V) 03/2016 - 04/2024*

De volgende signalen worden gegeven:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

roze: +12V ontstekingsklem 15 1,5A max.
oranje: +12V verlichtingsklem 58 0,1A max.
wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidssignaal

Stuurwielafstandsbediening

Ondersteunde voertuiginstellingen

*Voertuigen met PDC en Clarion MQ-RD6 OEM-apparaat met monochroom display en centrale draaiknop
*Voertuiginstellingen niet ondersteund

Aansluitkabel voor de volgende radiofabrikanten:

Multilead diverse apparaten > Artikel: 42arc100

Alpine 3.5mm jack aansluiting > Artikel: 42arc101
Blaupunkt 2010> 3.5mm jack aansluiting > Artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
China HU Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
Clarion 3.5mm jack aansluiting > Artikel: 42arc104
Digital Dynamics enkele kabel aansluiting > Artikel: 42arc108
ESX Key1 / Key2 aansluiting > Artikel: 42arc000
JVC 3,5mm jack aansluiting > Artikel: 42arc104
JVC enkele kabel aansluiting > Artikel: 42arc105
Kenwood enkele kabel aansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm jack aansluiting > Artikel: 42arc107
Kenwood 2020> Key1 / Key2 / GND aansluiting > Artikel: 42arc000
Pioneer 3.5mm jack aansluiting > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm jack aansluiting > Artikel: 42arc1072
Snooper Key1 / Key2 aansluiting > Artikel: 42arc000
Sony 3.5mm jack aansluiting > Artikel: 42arc107
XZent enkele kabel aansluiting > Artikel: 42arc108
Zenec enkele kabel aansluiting > Artikel: 42arc108

Vervanger voor de 42sct008, 42spg13

Geschikt voor:
Universeel
Citroën C2 2005-2009
Citroën C3 2005-2016
Citroën C4 2004-2010
Citroën C8 2005-2014
Citroën DS3 2009-2020
Citroën C5 2005-2020
Citroën Berlingo 2008-2018
Citroën Jumpy 2007-2024
Citroen Spacetourer 2016-2024
Fiat Scudo 2007-2016
Opel Vivaro 2019-2024
Opel Zafira 2019-2024
Toyota ProAce 2013-2024
Peugeot 207 2006-2015
Peugeot 208 2012-2015
Peugeot 307 2005-2009
Peugeot 407 2004-2011
Peugeot 607 2004-2009
Peugeot 807 2002-2014
Peugeot 3008 2009-2013
Peugeot 5008 2009-2013
Peugeot 207 2006-2015
Peugeot Bipper 2007-2015
Peugeot Expert 2007-2024
Peugeot Partner 2008-2012
Peugeot RCZ 2010-2015
Peugeot Traveller 2016-2024
