Stuurwiel bediening Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi Multilead (42sfa019)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

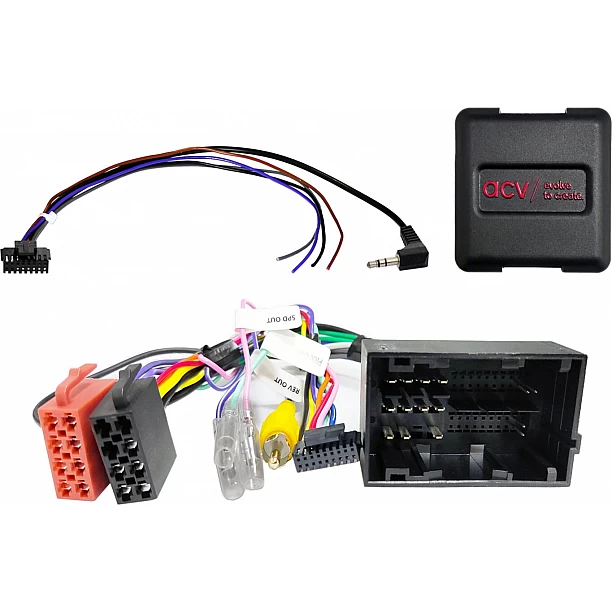

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 52-polige Fiat-stekker
Aansluiting: OEM stuurwiel afstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM achteruitrijcamera > Cinch(m) gele achteruitrijcamera-ingang

Voertuigen met Continental 250VP1 / 250VP2 OEM apparaat
Voertuigen met UConnect OEM apparaat
Voertuigen met Daiichi OEM apparaat*

Knoppen stuurwielafstandsbediening:
2 x 4 radiofuncties Stuurwiel vooraan

Dipschakelaarinstellingen voor de fabrikant van het aftermarket apparaat (zie BDA)

Voertuigen met foutweergave dagteller na installatie > Positie dipschakelaar onder printplaat:
Positie dipschakelaar spanningsvrij aanpassen

Dipswitch 1 aan / Dipswitch 2 uit / witte kabelbrug openen of sluiten
Dipschakelaar 1 uit / Dipschakelaar 2 aan / witte kabelbrug openen of sluiten

Dipschakelaar 6 aan > 250VP1 OEM HU
Dipschakelaar 6 aan > 250VP2 OEM HU
Witte kabelbrug openen > Blue&Me OEM-functie

Dipschakelaar 1 uit / Dipschakelaar 2 uit / witte kabelbrug openen > Daiichi OEM-apparaat

Na de CAN-busomschakeling een rustige toestand instellen

Voertuigen met aanhoudende foutweergave en ander softwarepakket niet compatibel

Voertuiginstellingen boordcomputer niet ondersteund**
Grootlichtassistent niet ondersteund
Rijhulpsystemen niet ondersteund
Datum-/tijdinstelling niet ondersteund**

Geschikt voor de volgende voertuigen:

Citroën
Citroen Jumper (250) 05/2014 - 10/2022*
Citroen Jumper (250) 10/2022 - 06/2024*
Citroën e-Jumper (259 10/2021 - 06/2024*
Citroën Estafette (250) 2006- 2024*

Fiat
Fiat 500 (ZAF 312) 07/2016 - 2023
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat Doblo (ZAF 263) 01/2015 - 06/2022
Fiat Ducato (ZFA 250) 05/2014 - 11/2021*

Opel
Opel Movano Cargo C (Y) 10/2021 - 01/2024*
Opel Movano Cargo C (Y) 10/2021 - 01/2024*

Peugeot
Peugeot Boxer (Y) 09/2014 - 12/2019*
Peugeot Boxer (Y) 08/2018 - 2024*
Peugeot e-Boxer (Y) 10/2021 - 2024*

De volgende signalen zijn voorzien:

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

*Voertuigen met OEM-apparaat van Daiichi Bedradingsbundel zwarte kabels > Verwijder adapterbedradingsbundel uit radiogleuf bestuurderszijde
*Voertuigen met direct bedrade OEM Daiichi apparaat gekleurde kabels niet compatibel > Item: 42a-1094-018
**Info-adapter boordcomputer voertuiginstellingen:
Infodapter Citroen/Fiat/Opel/Peugeot 52Pin Fiat VP1/VP2 > Artikel: 43uft01

Geschikt voor:
Citroen Jumper 2014-2024
Citroen Relay 2014-2024
Fiat 500 2016-2024
Fiat 500L 2012-2022
Fiat Doblo 2015-2022
Fiat Ducato 2014-2021
Opel Movano 2021-2024
Peugeot Boxer 2014-2024
Dodge RAM 2014-2024
