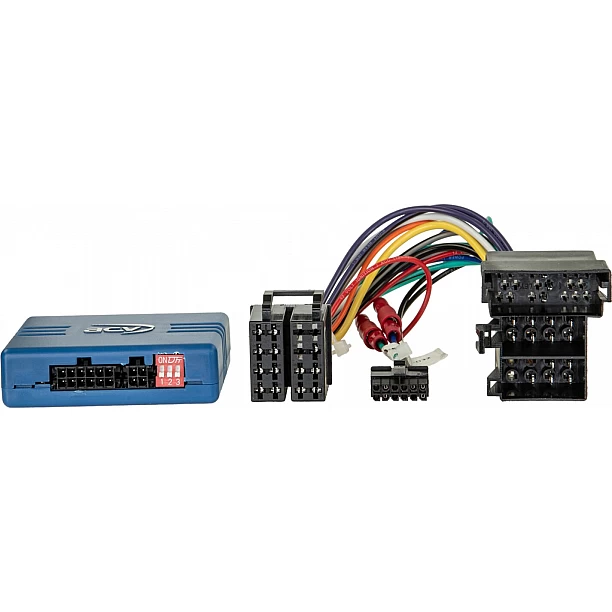

Stuurwiel bediening Citroen/Fiat/Opel/Peugeot ISO/Mini ISO analog (42sfa016)

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

analoog

Aansluiting: ISO / Mini-ISO

Voertuigen met radiovoorbereiding
Voertuigen met +12V ontstekingsstroom en analoge LFB in mini-ISO-stekker pin 10/11/12 SWC1/GND/SWC2

Voertuigen zonder OEM-apparaat

Voertuigen met Daiichi OEM-apparaat rechtstreeks bedraad met gekleurde kabels:

Controleer analoge signalen voor installatie met OEM-apparaat > Artikel afbeelding 2

Pin 3: Massa GND handrem signaal
Pin 4: Snelheidssignaal
Pin 5: +12V verlichtingsklem 58
Pin 8: SWC GND
Pin 9: Toets 1 > groen
Pin 10: Toets 2 > blauw
Pin 19: +12V omkeersignaal
Pin 28: Massa GND Geluiddempingssignaal
Pin 42: +12V ontstekingsaansluiting 15

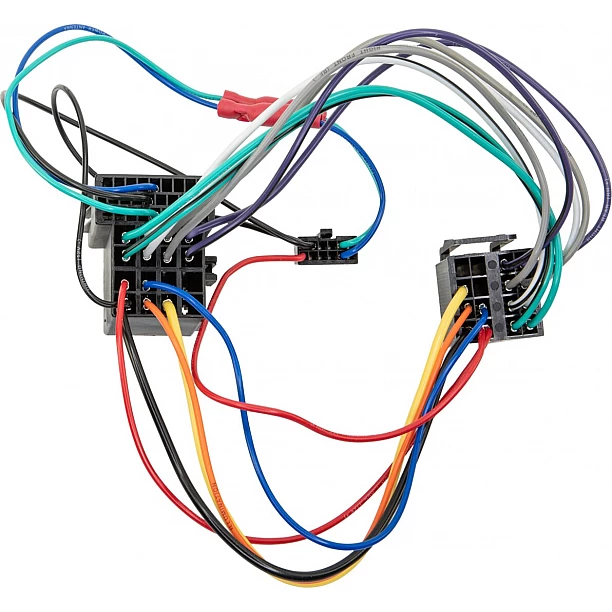

Aanpassing T-kabelset Citroen/Dodge/Fiat/Jeep/Opel/Peugeot 52Pin > Onderdeel: 57-1095

Geschikt voor de volgende voertuigen:

Citroën
Citroën Jumper (250) 05/2014 - 2023
Citroën Estafette (250) 05/2014 - 2023

Fiat
Fiat Ducato (ZFA 250) 05/2014 - 11/2021

Opel
Opel Movano Cargo C (Y) 10/2021 - 2023

Peugeot
Peugeot Boxer (Y) 09/2014 - 2023

De volgende signalen zijn voorzien:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

Stuurwielafstandsbediening

Aansluitkabel voor de volgende radiofabrikanten:

Multilead diverse apparaten: 42arc100

Alpine 3.5mm jack aansluiting: 42arc101
Blaupunkt 2010> 3,5mm jack aansluiting: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting: 42arc000
China HU Key1 / Key2 / (GND) aansluiting: 42arc000
Clarion 3,5mm jack aansluiting: 42arc104
Digital Dynamics enkele kabel aansluiting: 42arc108
ESX Key1 / Key2 aansluiting: 42arc000
JVC 3,5mm jack aansluiting: 42arc104
JVC enkele kabelaansluiting: 42arc105
Kenwood enkele kabelaansluiting: 42arc105
Kenwood 2017> 3,5mm jack aansluiting: 42arc107
Kenwood 2020> Key1 / Key2 / GND aansluiting: 42arc000
Pioneer 3,5mm jack aansluiting: 42arc107
Snooper Key1 / Key2 aansluiting: 42arc000
Sony 3,5mm jack aansluiting: 42arc107
XZent enkele kabel aansluiting: 42arc108
Zenec enkele kabel aansluiting > Artikel: 42arc108

Vervanger van de 42sfa016

Geschikt voor:
Citroën Jumper 2014-2023
Citroën Relay 2014-2023
Fiat Ducato 2014-2021
Opel Movano 2021-2023
Peugeot Boxer 2014-2023
