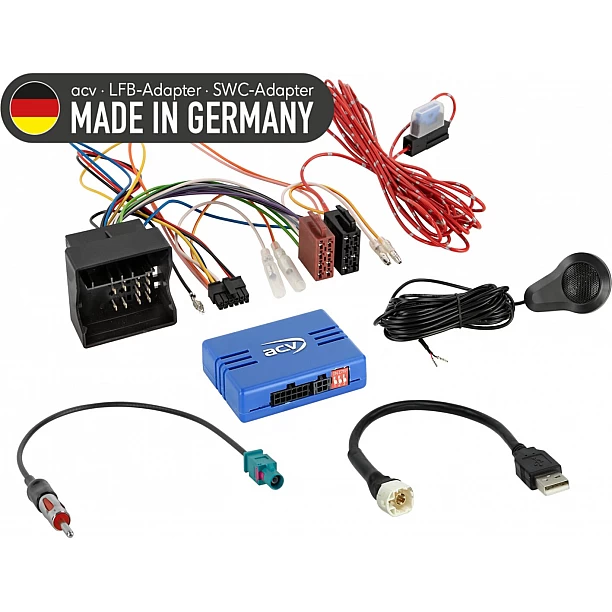

Stuurwiel bediening BMW/Mini voertuigen 40Pin Quadlock/PDC/USB/Antenne (42sbm013)

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbediening BMW/MINI

Behoud de originele functies van de stuurafstandsbediening wanneer u uw fabrieksradio inruilt voor een aftermarket-radio.
Vergelijk de weergegeven adapterstekkers met die in uw voertuig en controleer of ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd,

Opmerking:

CAN-bus

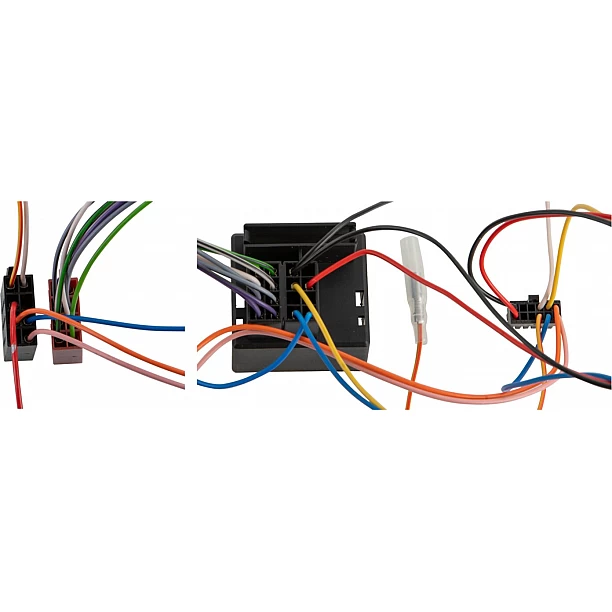

Aansluiting: 40-polige Quadlock BMW stekker > Artikel: 42cx12
Aansluiting: +12V continu stroom terminal 30 batterij gezekerd > losse kabel rood
Aansluiting: OEM antenne Fakra(m) > DIN(m)
Aansluiting: OEM USB HSD LVDS B(m) > USB-A

Aansluiting LFB luidspreker 42cxpdc Artikel afbeelding 2:
Pin 5: 42cxpdc rood
Pin 11: 42cxpdc zwart

Controleer de positie van de dipswitch voor het retrofit-apparaat

Voertuigen met PDC
Voertuigen met Business Professional OEM apparaat

BMW voertuigen zonder iDrive
BMW wagens zonder OEM MOST sound system

BMW voertuigen met OEM MOST sound system:
Adapter actief systeem BMW MOST>Cinch > Artikel: 13-1024-51*

Waarschuwingstonen momenteel nog niet ondersteund
Extra waarschuwingstonen:
Waarschuwingstooninterface BMW/Citroen/Peugeot/Fiat/Ford/Volvo > Artikel: can-pdc

Diagnose-LED:
blauw knipperend > CAN-bus zoeken
Continu blauw > CAN-bus actief
rood > +12V ontstekingsstroom actief

Geschikt voor de volgende voertuigen:

BMW
BMW 1 Reeks (E81/E82/E87/E88) 03/2004 - 10/2013*
BMW 3 Reeks (E90/E91/E92/E93) 03/2005 - 10/2013*
BMW 5 Reeks (E60/E61) 07/2003 - 07/2010*
BMW 6 Reeks (E63/E64) 09/2004 - 11/2010
BMW 7 Reeks (E65/E66) 08/2001 - 11/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW X1 (E84) 10/2009 - 06/2015
BMW X5 (E70) 03/2007 - 09/2013
BMW X6 (E71/E72) 05/2008 - 06/2014*

Mini
Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015

De volgende signalen zijn voorzien:

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

roze: +12V ontstekingsklem 15 1,5A max.
oranje: +12V verlichtingsklem 58 0,1A max.
wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidssignaal

Stuurwielafstandsbediening

*Adapter actief systeem BMW MOST>Cinch > Artikel: 13-1024-51

Aansluitkabel voor de volgende radiofabrikanten:

Multilead diverse apparaten > Artikel: 42arc100

Alpine 3.5mm jack aansluiting > Artikel: 42arc101
Blaupunkt 2010> 3.5mm jack aansluiting > Artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
China HU Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
Clarion 3.5mm jack aansluiting > Artikel: 42arc104
Digital Dynamics enkele kabel aansluiting > Artikel: 42arc108
ESX Key1 / Key2 aansluiting > Artikel: 42arc000
JVC 3,5mm jack aansluiting > Artikel: 42arc104
JVC enkele kabel aansluiting > Artikel: 42arc105
Kenwood enkele kabel aansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm jack aansluiting > Artikel: 42arc107
Kenwood 2020> Key1 / Key2 / GND aansluiting > Artikel: 42arc000
Pioneer 3.5mm jack aansluiting > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm jack aansluiting > Artikel: 42arc1072
Snooper Key1 / Key2 aansluiting > Artikel: 42arc000
Sony 3.5mm jack aansluiting > Artikel: 42arc107
XZent enkele kabel aansluiting > Artikel: 42arc108
Zenec enkele kabel aansluiting > Artikel: 42arc108

Vervanger van de 42sbm013

Geschikt voor:
BMW 1-Serie 2004-2013 (E8-)
BMW 3-Serie 2005-2012 (E9-)
BMW 5-Serie 2004-2010 (E6-)
BMW 6-Serie 2003-2010 (E6-)
BMW 7-Serie 2001-2008 (E6-)
Mini Cooper 2006-2013
BMW Z4 2009-2020 (E8-)
BMW X1 2009-2015 (E8-)
BMW X5 200-2013 (E7-)
BMW X6 2008-2014 (E7-)
