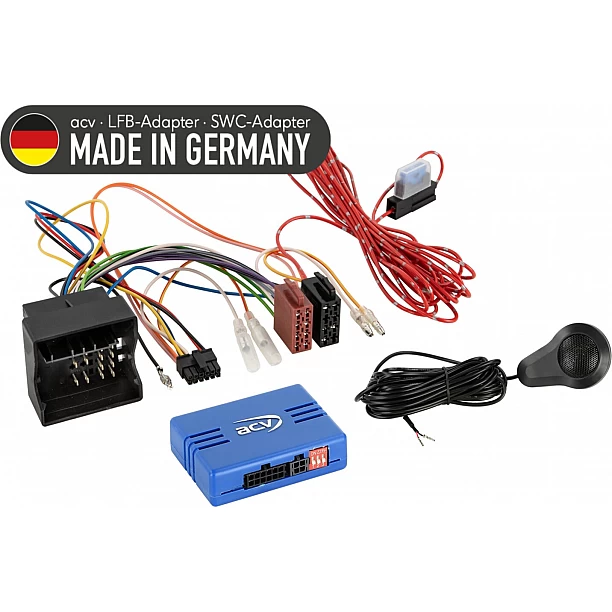

Stuurwiel bediening BMW/Mini Diverse voertuigen 40Pin Quadlock/PDC (42sbm006)

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Adapter voor stuurwielafstandsbediening BMW / Mini

Behoud de originele functies van de stuurwielafstandsbediening wanneer u de fabrieksradio vervangt door een retrofitradio.

Afhankelijk van de uitrusting van het voertuig en de reeks functies en software van het retrofitapparaat, kunnen individuele bedieningsfuncties weggelaten of door andere functies vervangen worden.

Vergelijk de afgebeelde adapterstekkers met die in uw voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.

Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.

Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.

Opmerking:

CAN-bus

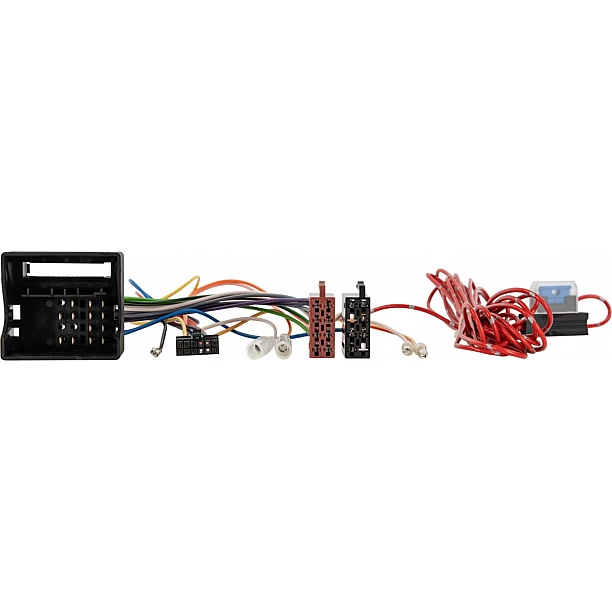

Aansluiting: 40-polige Quadlock BMW stekker > Pos: 42cx12
Aansluiting: +12V continue stroom terminal 30 batterij gezekerd > losse kabel rood

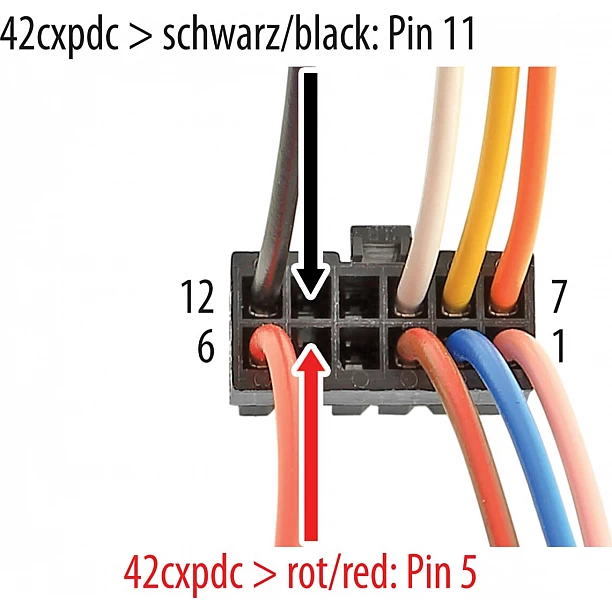

Aansluiting LFB luidspreker 42cxpdc Artikel afbeelding 3:
Pin 5: 42cxpdc rood
Pin 11: 42cxpdc zwart

Controleer de positie van de dipswitch voor achteraf ingebouwde apparatuur

Voertuigen met PDC achteraan
Voertuigen met Business Professional OEM apparaat

BMW voertuigen zonder iDrive
BMW wagens zonder OEM MOST sound system

BMW wagens met OEM MOST sound system:
Actieve systeemadapter BMW MOST>Cinch > Artikel: 13-1024-51*
Waarschuwingstonen momenteel nog niet ondersteund
Extra waarschuwingstonen:
Waarschuwingstooninterface BMW/Citroen/Peugeot/Fiat/Ford/Volvo > Artikel: can-pdc

Diagnostische LED:
blauw knipperend > CAN-bus zoeken
constant blauw > CAN-bus actief
rood > +12V ontstekingsstroom actief

Geschikt voor de volgende voertuigen:

BMW
BMW 1 Reeks (E81/E82/E87/E88) 03/2004 - 10/2013*
BMW 3 Reeks (E90/E91/E92/E93) 03/2005 - 10/2013*
BMW 5 Reeks (E60/E61) 07/2003 - 07/2010*
BMW 6 Reeks (E63/E64) 09/2004 - 11/2010
BMW 7 Reeks (E65/E66) 08/2001 - 11/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW X1 (E84) 10/2009 - 06/2015
BMW X5 (E70) 03/2007 - 09/2013
BMW X6 (E71/E72) 05/2008 - 06/2014*

Mini
Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015

De volgende signalen zijn voorzien:

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

roze: +12V ontstekingsklem 15 1,5A max.
oranje: +12V verlichtingsklem 58 0,1A max.
wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidssignaal

Stuurwielafstandsbediening

*Adapter actief systeem BMW MOST>Cinch > Artikel: 13-1024-51

Aansluitkabel voor de volgende radiofabrikanten:

Multilead diverse apparaten > Artikel: 42arc100

Alpine 3.5mm jack aansluiting > Artikel: 42arc101
Blaupunkt 2010> 3.5mm jack aansluiting > Artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
China HU Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
Clarion 3.5mm jack aansluiting > Artikel: 42arc104
Digital Dynamics enkele kabel aansluiting > Artikel: 42arc108
ESX Key1 / Key2 aansluiting > Artikel: 42arc000
JVC 3,5mm jack aansluiting > Artikel: 42arc104
JVC enkele kabel aansluiting > Artikel: 42arc105
Kenwood enkele kabel aansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm jack aansluiting > Artikel: 42arc107
Kenwood 2020> Key1 / Key2 / GND aansluiting > Artikel: 42arc000
Pioneer 3.5mm jack aansluiting > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm jack aansluiting > Artikel: 42arc1072
Snooper Key1 / Key2 aansluiting > Artikel: 42arc000
Sony 3.5mm jack aansluiting > Artikel: 42arc107
XZent enkele kabel aansluiting > Artikel: 42arc108
Zenec enkele kabel aansluiting > Artikel: 42arc108

Vervanger van de 42sbm006

Geschikt voor:
Universeel
BMW 1-Serie 2004-2013 (E8-)
BMW 3-Serie 2005-2012 (E9-)
BMW 5-Serie 2004-2010 (E6-)
BMW 6-Serie 2004-2010 (E6-)
BMW 7-Serie 2001-2008 (E6-)
BMW Z4 2009-2016 (E8-)
BMW X1 2009-2015 (E8-)
BMW X5 2007-2013 (E7-)
BMW X6 2008-2014 (E7-)
Mini Cooper 2006-2015
