Stuurwiel bediening BMW/Mini diverse voertuigen 40Pin Quadlock (42sbm005)

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

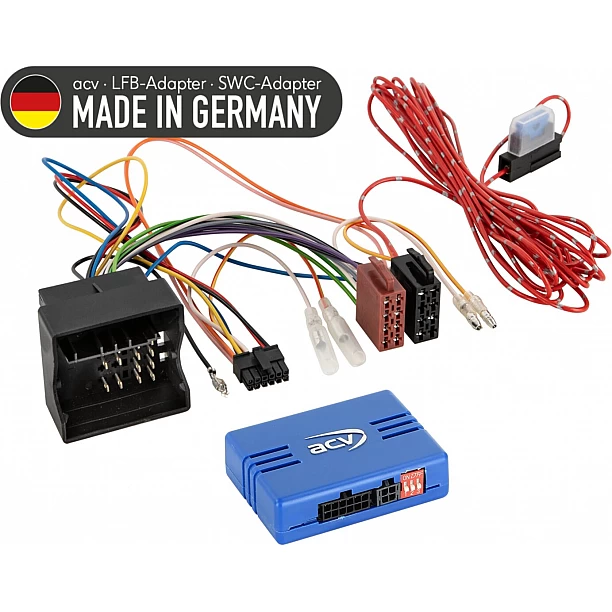

Stuurwielbediening adapter

Opmerking:

CAN-bus

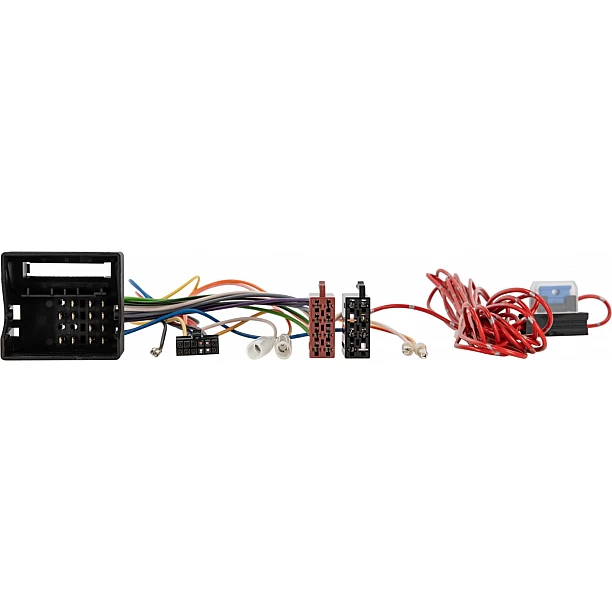

Aansluiting: 40-polige Quadlock BMW stekker > Artikel: 42cx12
Aansluiting: +12V continustroom terminal 30 batterij gezekerd > losse kabel rood

Controleer de positie van de dipswitch voor het retrofit-apparaat

Voertuigen met Business Professional OEM apparaat

BMW wagens zonder iDrive
BMW wagens zonder OEM MOST sound system

BMW voertuigen met OEM MOST sound system:
Adapter actief systeem BMW MOST>Cinch > Artikel: 13-1024-51*

Voertuigen met PDC:
LFB CAN-bus luidspreker 42a/42cx PDC > Artikel: 42cxpdc

Diagnostische LED:
blauw knipperend > CAN-bus zoeken
Continu blauw > CAN-bus actief
rood > +12V ontstekingsstroom actief

Geschikt voor de volgende voertuigen:

BMW
BMW 1 Reeks (E81/E82/E87/E88) 03/2004 - 10/2013*
BMW 3 Reeks (E90/E91/E92/E93) 03/2005 - 10/2013*
BMW 5 Reeks (E60/E61) 07/2003 - 07/2010*
BMW 6 Reeks (E63/E64) 09/2004 - 11/2010
BMW 7 Reeks (E65/E66) 08/2001 - 11/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW X1 (E84) 10/2009 - 06/2015
BMW X5 (E70) 03/2007 - 09/2013
BMW X6 (E71/E72) 05/2008 - 06/2014*

Mini
Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015

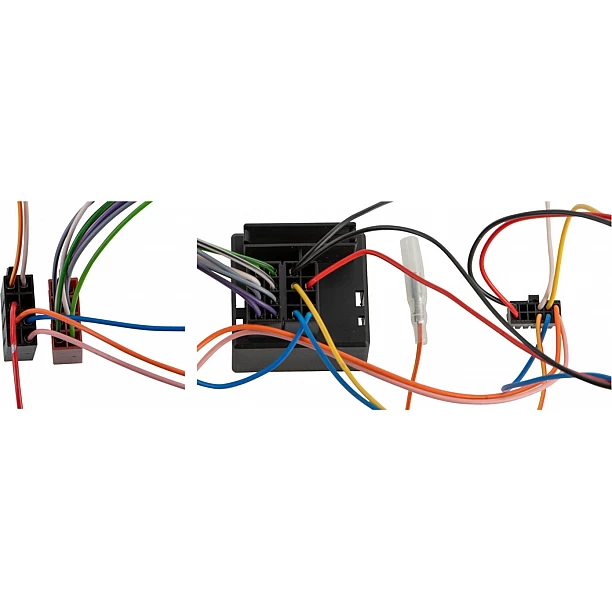

De volgende signalen zijn voorzien:

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

roze: +12V ontstekingsklem 15 1,5A max.
oranje: +12V verlichtingsklem 58 0,1A max.
wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidssignaal

Stuurwielafstandsbediening

*Adapter actief systeem BMW MOST>Cinch > Artikel: 13-1024-51

Aansluitkabel voor de volgende radiofabrikanten:

Multilead diverse apparaten > Artikel: 42arc100

Alpine 3.5mm jack aansluiting > Artikel: 42arc101
Blaupunkt 2010> 3.5mm jack aansluiting > Artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
China HU Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
Clarion 3.5mm jack aansluiting > Artikel: 42arc104
Digital Dynamics enkele kabel aansluiting > Artikel: 42arc108
ESX Key1 / Key2 aansluiting > Artikel: 42arc000
JVC 3,5mm jack aansluiting > Artikel: 42arc104
JVC enkele kabel aansluiting > Artikel: 42arc105
Kenwood enkele kabel aansluiting > Artikel: 42arc105
Kenwood 2017> 3,5mm jack aansluiting > Artikel: 42arc107
Kenwood 2020> Key1 / Key2 / GND aansluiting > Artikel: 42arc000
Pioneer 3.5mm jack aansluiting > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm jack aansluiting > Artikel: 42arc1072
Snooper Key1 / Key2 aansluiting > Artikel: 42arc000
Sony 3.5mm jack aansluiting > Artikel: 42arc107
XZent enkele kabel aansluiting > Artikel: 42arc108

Vervanger van de 42sbm005

Geschikt voor:
BMW 1-Serie 2004-2013 (E8-)
BMW 3-Serie 2006-2013 (E9-)
BMW 5-Serie 2004-2010 (E6-)
BMW 6-Serie 2003-2010 (E3-)
BMW 6-Serie 2003-2010 (E6-)
BMW 7-Serie 2001-2008 (E6-)
Mini Cooper 2006-2013
BMW Z4 2009 2016 (E8-)
BMW X1 2009-2020 (E8-)
BMW X5 2007-2013 (E7-)
BMW X6 2008-2014 (E7-)
