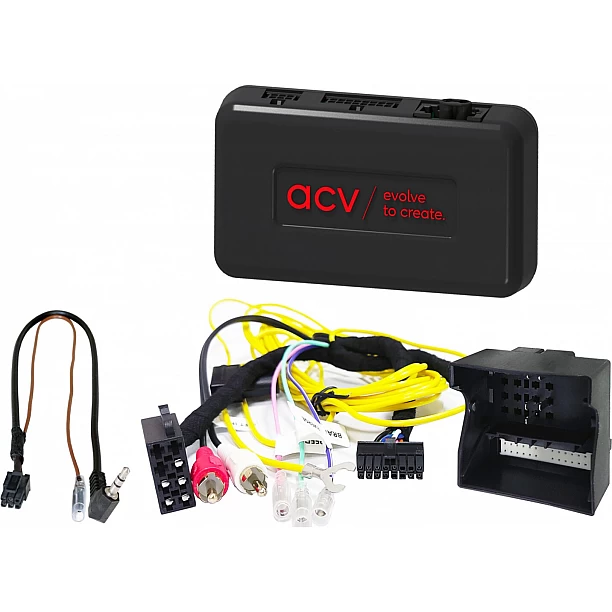

Stuurwiel bediening BMW 1-Serie/3-serie/5-serie/X5/X6 Quadlock Multilead MOST Amp (42sbm012)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarketradio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Stuurwielbediening adapter Audi met CAN-BUS en Quadlock-aansluiting

Opmerking:

CAN-bus

Aansluiting: 40-polige Quadlock BMW-connector
Aansluiting: +12V continue stroom gele klem 30 batterij gezekerd
Aansluiting: OEM geluidssysteem MOST > Cinch(m) rood/wit
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel

Voertuigen met Business Professional OEM apparaat
Voertuigen met OEM MOST geluidssysteem

Voertuigen zonder iDrive

PDC ondersteund*
Waarschuwingstonen niet ondersteund*

Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)

Cinch(m) > voorste voorversterkeruitgang retrofit radio
Faderfunctie niet ondersteund

Geschikt voor de volgende voertuigen:

BMW 1 Reeks (E81/82/87/88) 03/2004 - 10/2013
BMW 3 Reeks (E90/91/92/93) 03/2005 - 10/2013
BMW 5 Reeks (E60/61) 07/2003 - 07/2010
BMW X5 (E70) 03/2007 - 09/2013
BMW X6 (E71/E72) 05/2008 - 06/2014

De volgende signalen zijn voorzien

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

OEM-geluidssysteem > Faderfunctie niet ondersteund

*Voertuigen met PDC / waarschuwingstonen > Artikel: can-pdc

Vervanger van de 42sbm012

Geschikt voor:
BMW 5-Serie 2004-2010 (E6-)
BMW 1-Serie 2004-2013 (E8-)
BMW 3-Serie 2005-2012 (E9-)
BMW X5 2007-2013 (E7-)
BMW X6 2008-2014 (E7-)
