Stuurwiel bediening Audi A1/A3/A4/A6/R8/TT 40Pin Quadlock Multilead AMP (42sad002)

Vervanger voor de 42sad002

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarketradio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

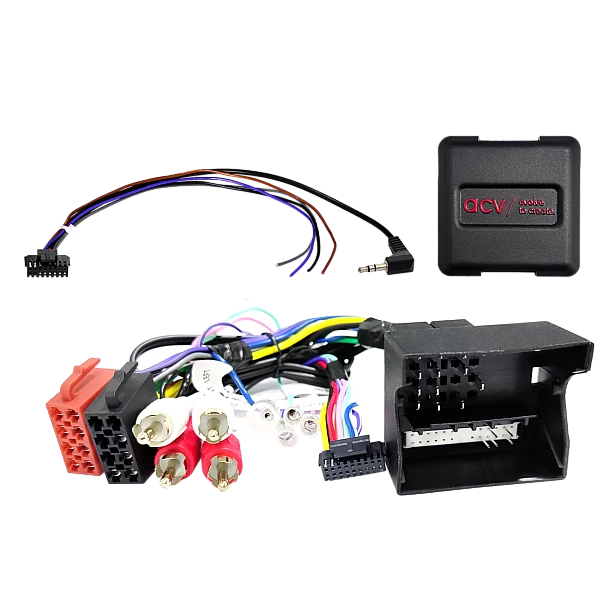

Stuurwielbediening adapter Audi met CAN-BUS en Quadlock-aansluiting

Opmerking:

CAN-bus

Aansluiting: 40-polige Quadlock VAG-connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM geluidsinstallatie 2 kanaals / 4 kanaals > Cinch(m) voor/achter

In voorbereiding voor onbekende Audi connector variant:
Item: 42xad00c-0 met ISO/Mini ISO en 40 pins Quadlock kabelboom

blauw: +12V Amp Versterker Afstandsbediening

Voertuigen met Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM apparaat
Voertuigen met RNS-E 16:9 OEM-navigatie

Voertuigen zonder Bosch BNS 5.0 monochrome OEM-navigatie*

Retrofit-apparaten met een uitgangsvermogen van de voorversterker van meer dan 3V**

Voertuigen 08/2010 - 04/2010 met niet-functionerend OEM-geluidssysteem:
Soundsysteemcodering van CAN-busactivering naar activering op afstand vereist indien mogelijk
Adres J525 > Activering 1 op afstand (0xxx?xx)

Voertuigen met uitschakelgeluid van versterker om extra te testen:
Storingsonderdrukkingsfilter LF massa-ontkoppelingscinch > Artikel: 30.5000-01

Dipschakelaarinstellingen voor de fabrikant van het inbouwapparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Audi A1 (8X) 07/2010 - 04/2018***
Audi A3 (8P) 05/2003 - 04/2005
Audi A3 (8P) 10/2004 - 04/2013
Audi A4 B6 (8E) 11/2000 - 10/2005
Audi A4 B7 (8E) 11/2004 - 02/2009
Audi A6 (C5/B4) 05/2001 - 03/2006****
Audi Q3 (8U) 10/2011 - 11/2014***
Audi Q3 (8U) 02/2015 - 06/2018***
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8J) 04/2006 - 04/2010
Audi TT (8J) 08/2010 - 03/2014

De volgende signalen worden gegeven:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn wat betreft functies.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

OEM-geluidssysteem 2-kanaals / 4-kanaals

*Voertuigen met BNS 5.0 OEM navigatie LFB Audi/Seat/Skoda/VW diverse voertuigen 40Pin Quadlock > Artikel: 42a-1324-001
**Retrofit apparaten met voorversterker uitgangsvermogen minder dan 3V LFB Audi A3/A4/A6/R8/TT 40Pin Quadlock Amp 2/4 kanaal > Artikel: 42xad008
***Voertuigen met Chorus OEM apparaat met monochroom display
****Voertuigen met RNS-E OEM-navigatie

Geschikt voor:
Universeel
Audi A1 2010-2018
Audi A3 2003-2013
Audi A4 2000-2009
Audi A6 2001-2006
Audi Q3 2011-2018
Audi R8 2007-2015
Audi TT 2006-2014
