Stuurwiel bediening Peugeot Boxer (250) - Fiat Ducato - Citroen Jumper 2015->

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

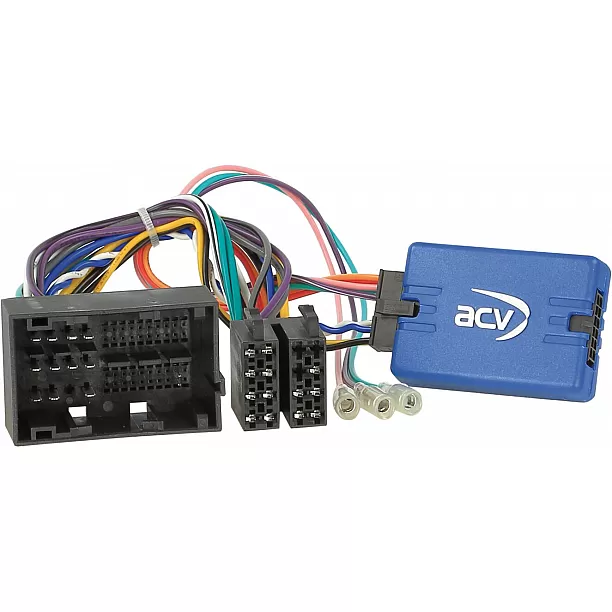

Stuurwielbediening adapter

Opmerking:

CAN-bus

Aansluiting: 52 pins Fiat connector

Voertuigen met Continental 250VP1 / 250VP2 OEM-eenheid
Voertuigen met UConnect OEM-eenheid
Voertuigen met Daiichi OEM eenheid*

Voertuigen met foutweergave trip odometer na installatie > Dip switch positie onder de printplaat:

Aanpassen dipschakelaar positie spanning vrij

Dipswitch 1 aan / Dipswitch 2 uit / Dipswitch 3 aan of uit
Dipswitch 1 uit / Dipswitch 2 aan / Dipswitch 3 aan of uit

Dipswitch 1 aan > 250VP1 OEM HU
Dipswitch 2 aan > 250VP2 OEM HU
Dipswitch 3 aan > Blue&Me OEM functie
Dipswitch 4 aan > Pioneer

Dipschakelaar 1 uit / Dipschakelaar 2 uit / Dipschakelaar 3 aan > Daiichi OEM toestel

Na omschakeling > CAN-bus rust instellen

Voertuigen met aanhoudende foutweergave en ander softwarepakket niet compatibel

Boordcomputer voertuiginstellingen niet ondersteund**
Grootlichtassistent niet ondersteund
Rijhulpsystemen niet ondersteund
Datum/tijd instelling niet ondersteund**

Voertuigen met OEM achteruitkijkcamera Opdracht OEM-connector:
rood: Pin 31 Video+
wit: pin 32 Video -
zwart: Pin 33 Afscherming

Geschikt voor de volgende voertuigen:

Citroën
Citroën Jumper (250) 05/2014 - 2023
Citroën Relais (250) 05/2014 - 2023

Peugeot
Peugeot Boxer (Y) 05/2014 - 2023

De volgende signalen zijn voorzien:

Opnieuw geïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid van de totale uitgangen: 100 mA max.

Stroombehoefte groter dan 100 mA:
1 relais spoel weerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

*Bedradingsbundel Daiichi > Radio slot bestuurderszijde OEM connector
**Infodapter voor boordcomputerinstellingen > Artikel: 43uft01

Aansluitkabel voor de volgende radiofabrikanten:

LFB-kabel 42s/acv > Alpine-aansluiting: 42ctalpinelead
LFB-kabel 42s/acv > Parrot 4 pin: 42ctasteroidlead
LFB-kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB-kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
LFB-kabel 42s/acv > Clarion aansluiting: 42ctclarionlead
LFB-kabel 42s/acv > JVC 1 kabel/jack: 42ctjvclead
LFB-kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB-kabel 42s/acv > Multilead diverse apparaten: 42ctmultilead
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
LFB-kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
LFB-kabel 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
LFB-kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> aansluiting los: 42ctpioneerlead2
LFB-kabel 42s/acv > Apparaten met LFB-leerfunctie: 42ctsmartlead
LFB-kabel 42s/acv > Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
LFB-kabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead

Geschikt voor:
Peugeot Boxer 2015-2020
Fiat Ducato 2015-2020
Citroën Jumper 2015-2020
