Stuurwiel bediening Mercedes Benz E- Klasse/ SLK-Klasse/ CLS-Klasse > Audio Gateway

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

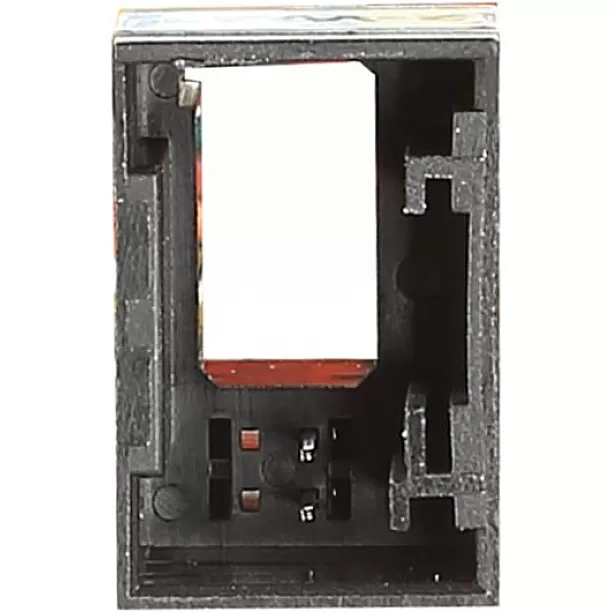

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

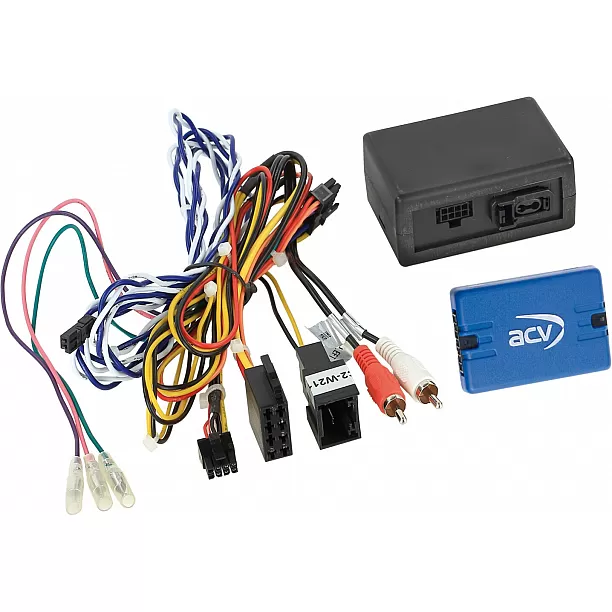

Stuurwielbediening adapter
Let op:
Let op: In sommige gevallen kan er een uitschakel PLOP ontstaan of een ruis onstaat
Let op: In sommige gevallen werkt de interface niet correct en heeft u een andere kabel nodig. Neem indien u hierover vragen heeft contact op met onze verkoop.


CAN-bus

Aansluiting: 2 Pin Power Mercedes
Aansluiting: 2 Pin CAN Bus Verdeler
Aansluiting: OEM-geluidssysteem MOST > Cinch(m) rood/wit

Voertuigen met Harman Kardon OEM-geluidssysteem*
Voertuigen met MOST25 OEM geluidssysteem*
Voertuigen met audio gateway
Voertuigen met Command APS NTG1 OEM Navigatie

Voertuigen zonder Command 2.0 / 2.5 OEM Navigatie
Voertuigen zonder D2B Optical Bus System

Cinch > Voorste voorversterkeruitgang Retrofit-radio
Faderfunctie niet ondersteund

Antenneverlenging niet meegeleverd**.

Geschikt voor de volgende voertuigen:

Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
Mercedes E-Klasse (W211) 03/2002 - 02/2008***
Mercedes SLK-Klasse (R171) 03/2004 - 03/2008

De volgende signalen worden gegeven:

Opnieuw geïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid van de totale uitgangen: 100 mA max.

Stroombehoefte groter dan 100 mA:
1 relais spoel weerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

*In individuele gevallen kan, afhankelijk van het OEM-systeem en de retrofit-radio, een verhoogd geluid of een in- of uitschakelgeluid optreden.
*Verwijder OEM extra componenten > CD wisselaar / TV tuner / telefoon module van MOST ring
*Glasvezelconnector MOST-ring > Artikel: 771000-2100
*Optische golfgeleiderlus (f) MOST-ring > Artikel: 771000-2101
***Funt van het electrische vak niet ondersteund

Aansluitkabel voor de volgende radiofabrikanten:

LFB kabel 42s/acv > Alpine aansluiting: 42ctalpinelead
LFB kabel 42s/acv > Parrot 4 pin: 42ctasteroidlead
LFB kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
LFB kabel 42s/acv > Clarion aansluiting: 42ctclarionlead
LFB kabel 42s/acv > JVC 1 kabel/jack: 42ctjvclead
LFB kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB kabel 42s/acv > Multilead diverse apparaten: 42ctmultilead
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
LFB kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
LFB kabel 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
LFB kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> aansluiting los: 42ctpioneerlead2
LFB-kabel 42s/acv > Apparaten met LFB-leerfunctie: 42ctsmartlead
LFB kabel 42s/acv > Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
LFB-kabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead

Optioneel:

**Verlengkabel Fakra(m)>Fakra(f) 200cm > Artikel: 1524-200
**Verlengkabel fakra(m)>fakra(f) 500cm > Artikel: 1524-500
**Antenne adapter fakra(m)>DIN(m) passief > Artikel: 1524-01


Geschikt voor:
Mercedes Benz E-Klasse 2002-2009 (211)
Mercedes Benz SLK-Klasse 2004-2010 (171)
Mercedes Benz CLS-Klasse 2004-2010 (219)
