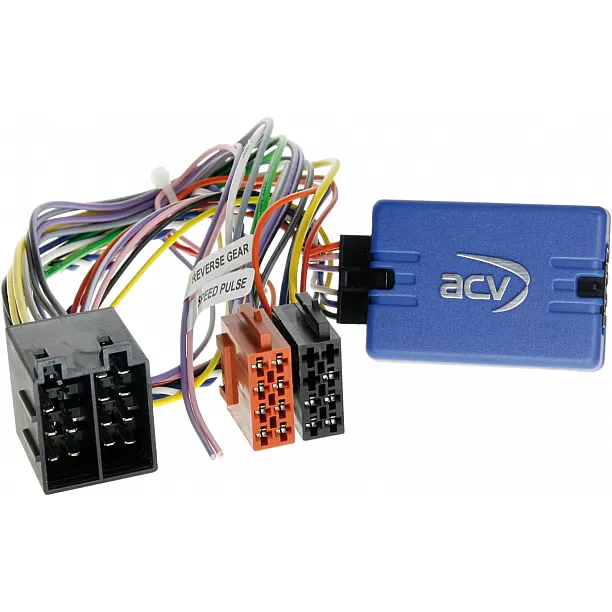

Stuurwiel bediening Mercedes Benz A-Klasse/ B-Klasse/ C-Klasse/ Sprinter - Smart ForFour Smart

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerkingen:

CAN-bus
Aansluitstekker: ISO

Voertuigen met CAN-bus in ISO-stekker

Voor onbekende Mercedes connector variant > Artikel: 42smc00c met ISO en 40-polige Quadlock kabelboom

Mercedes voertuigen met 1-DIN Audio 5 OEM apparaat
Smart voertuigen met 1-DIN OEM CD apparaat
Voertuigen VW met 1-DIN RCD 2001OEM apparaat

Voertuigen met radiovoorbereiding Controleer de CAN-busverbinding en de ISO-stekkerbezetting vóór de installatie:

Een verkeerde aansluiting beschadigt de interface:
Voertuigen met ISO-stekkerbezetting
Pin 7: +12V ontstekingsstroom Klem 15
Pin 6: +12V verlichting klem 58

Aansluiting CAN-bus:
Interieur CAN-bus verdeler in de voetenruimte van het voertuig*
CAN-bus blauw/CAN hoog <> wit/CAN laag alternatief > airco gedraaid rood/bruin CAN hoog <> bruin CAN laag*

Achteruitrijsignaal wordt niet altijd ondersteund:
Achteruitrijsignaal bestuurderszijde +12V wit/blauw alternatief

Voertuigen met radiovoorbereiding zonder OEM HU:
SWI Mercedes/VW Crafter ISO radiovoorbereiding > Artikel: 42smc017

Geschikt voor de volgende voertuigen:

Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Smart
Smart Voor Vier (W454) 01/2004 - 04/2007

VW CRAFTER
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
De volgende signalen worden gegeven:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn wat betreft functies.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
groen: massa GND handrem signaal

Totale uitgangsbelasting: 100 mA max.

Stroomvereiste groter dan 100 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

Aansluitkabel voor de volgende radiofabrikanten:

Leadkabel ACV > Alpine: 42ctalpinelead
Leadkabel ACV > Parrot: 42ctasteroidlead
Leadkabel ACV > Bosch-Blaupunkt >2010: 42ctblaupunktlead
Leadkabel ACV > Blaupunkt/China HU/Kenwood: 42ctchinahulead
Leadkabel ACV > Clarion: 42ctclarionlead
Leadkabel ACV > JVC: 42ctjvclead
Leadkabel ACV > Kenwood: 42ctkenwoodlead
Leadkabel ACV > Multilead diverse apparaten: 42ctmultilead
Leadkabel ACV > Panasonic: 42ctpanasoniclead
Leadkabel ACV > Blaupunkt/Kenwood/Pioneer: 42ctpioneerlead
Leadkabel ACV > Blaupunkt/Kenwood/Sony: 42ctsonylead
Leadkabel ACV > XZent/Zenec: 42ctzeneclead

Optioneel:

Mercedes uitbreiding audio gateway > ISO 2,5 m los: 1195-25-2500-0
Mercedes uitbreiding audio gateway > ISO 6,5 m los: 1195-25-6500-0


Geschikt voor:
Mercedes Benz A-Klasse 2005-2012 (169)
Mercedes Benz B-Klasse 2005-2011 (245)
Mercedes Benz C-Klasse 2004-2007 (203)
Mercedes Benz Sprinter 2006-2018 (906)
Volkswagen Crafter 2006-2018
Smart Forfour 2004-2006
