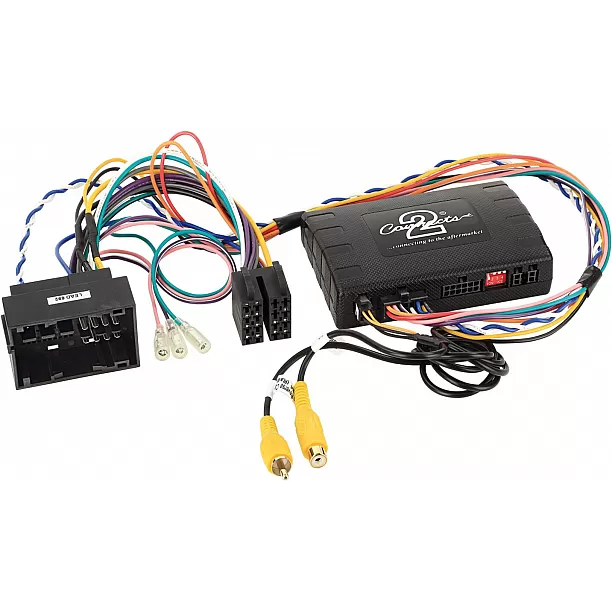

Stuurwiel bediening + Info Adapter Fiat 500 / 500L / Ducato III / Alfa Romeo

Infodapter: Alfa Romeo / Citroën / Fiat / Opel / Peugeot

De Infodapter behoudt de visuele weergave van de voertuigfuncties, zoals parkeersensoren, airconditioning, stoelverwarming, wanneer de originele radio wordt vervangen.

De stuurwielafstandsbedieningsfunctie van het voertuig wordt ook ondersteund en is verplicht voor de configuratie van de adapter.

Zorg ervoor dat de originele fabrieksradio's en geïllustreerde connectoren van de door ons gespecificeerde adapter overeenkomen met de uitrusting van het voertuig.

Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijassistentie- en comfortsystemen.

Controleer voor de installatie het voertuigmenu voor de verschillende instellingen.

Controleer de werking van de instellingen en het voertuigsysteem voor de definitieve installatie.

Opmerking:
Voertuigen met stuurwielafstandsbediening
Voertuigen met Spraakstemknop

CAN-bus

Aansluiting: 52-pins Fiat-connector

Voertuigen met Continental 250VP1 / 250VP2 OEM apparaat
Voertuigen met UConnect OEM apparaat
Voertuigen met Daiichi apparaat***

menu-instellingen visualiseren > paars/witte uitgang achtersignaal aansluiten
menu-instellingen visualiseren > cinch(m) geel aansluiten op achteruitrijcamera-ingang en configureren
Voertuiginstellingen en voertuiginformatie > weergeven op de retrofitmonitor viade Ingang achteruitrijcamera

Afhankelijk van OEM-voertuiguitrusting en software:
Niet alle voertuiginstellingen worden ondersteund
Niet alle voertuigfuncties worden ondersteund
Niet alle voertuiginformatie wordt gevisualiseerd

Grootlichtassistent niet ondersteund
Rijhulpsysteem niet ondersteund
Start/Stop-functie niet instelbaar

Voertuigen met foutweergave dagteller na installatie en interfacesoftware vanaf 3.0:

Druk op de knop Voice Dial > 3 seconden ingedrukt houden
1 > Configuratiemenu
2 > Voertuiginstellingen
3 > Configuratietype

Config Type > Variantinstellingen 0/1/2 wijzigen
Voorkeuzeinstelling is nummer 2

Na wijzigen instellingen CAN-busin rust laten komen
Voertuig herstarten
Interface initialiseert zichzelf opnieuw in het voertuig

Voertuigen met OEM achteruitrijcamera Toewijzing van OEM-connector:
Camera adapter OEM camera 771000-2000
rood: Pin 31 Video+
wit: Pin32 32Video -
zwart: Pin 33 Afscherming

Geschikt voor de volgende voertuigen:

Alfa Romeo
Alfa Romeo Giuletta (Typ 940) 04/2016 - 02/2021*
Alfa Romeo MiTo (Typ 955) 10/2013 - 08/2016
Alfa Romeo MiTo (Typ 955) 08/2016 - 08/2018

Citroën
Citroen Jumper (250) 05/2014 -2024**
Citroën Estafette (250) 2014-2024**

Fiat
Fiat 500 (ZAF 312) 07/2015 - 2022*
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat Doblo (ZAF 263) 01/2015 - 2022
Fiat Ducato (ZAF 250) 05/2014 -11/2021**

Opel
Opel Movano Cargo C (Y) 10/2021 -2024

Peugeot
Peugeot Boxer (Y) 09/2014 -2024**

De volgende signalen worden gegeven:

geïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid van alle uitgangen: 100 mA max.

Stroomvereiste groter dan 100 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

Ondersteunde voertuiginstellingen

*Voertuigen met UConnect OEM-apparaat
*Voertuigen met 7" monitor OEM apparaten niet ondersteund
**Voertuigen met Continental/Mopar 250VP1 / 250VP2 OEM-apparaat
***Citroen Jumper / Fiat Ducato / Opel Movano / Peugeot Boxer Daiichi kabelboom demontage > radio slot bestuurderszijde OEM connector
***Voertuigen met direct bedrade OEM Daiichi eenheid niet compatibel

Aansluitkabel voor de volgende radiofabrikanten:

LFB kabel 42s/acv > Alpine jack: 42ctalpinelead
LFB kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
LFB kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
LFB kabel 42s/acv > Clarion aansluiting: 42ctclarionlead
LFB kabel 42s/acv > JVC 1 kabel/jack: 42ctjvclead
LFB kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB kabel 42s/acv > Multilead diverse apparaten: 42ctmultilead
LFB kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
LFB kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
LFB kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
LFB kabel 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
LFB kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> aansluiting los: 42ctpioneerlead2
LFB kabel 42s/acv > Apparaten met LFB leerfunctie: 42ctsmartlead
LFB kabel 42s/acv > Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
LFB kabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead

Geschikt voor:
Alfa Romeo Giulietta 2016-2021
Alfa Romeo Mito 2013-2018
Citroen Jumper 2014-2024
Citroen Relay 2014-2024
Fiat 500 2015-2022
Fiat 500L 2012-2022
Fiat Doblo 2015-2024
Fiat Ducato 2014-2021
Opel Movano 2021-2024
Peugeot Boxer 2014-2024
