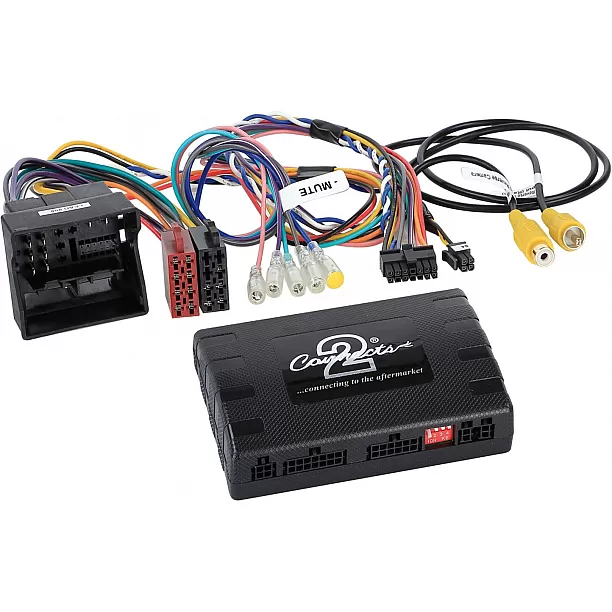

Stuurwiel bediening + Info Adapter Diverse modellen Volkswagen 2015-2019

INFODAPTER

Met deze adapter kunnen de originele stuurwielafstandsbediening, uitgebreide voertuiginstellingen, optische weergave van de parkeersensoren en de klimaatregeling voor hoofdunits met AV-ingang worden gebruikt.

Voertuigen met stuurwielafstandsbediening

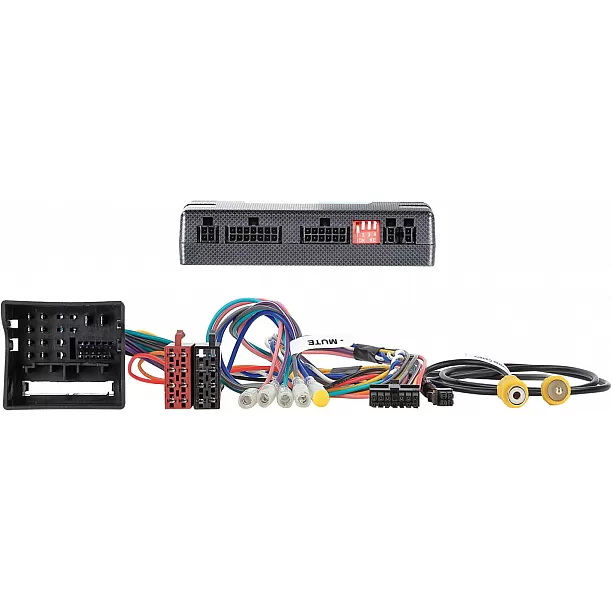

Aansluiting: 52 pins Quadlock VAG connector

Sluit de achteruitrijcamera-ingang (paars/wit) aan om de menu-instellingen op te roepen.
Om de menu-instellingen zichtbaar te maken, sluit u de ingang van de achteruitrijcamera aan en configureert u deze (cinch).
Voertuiginstellingen en voertuiginformatie > weergegeven op de retrofitmonitor Ingang achteruitrijcamera

Afhankelijk van OEM-voertuigapparatuur en -software:
Niet alle voertuiginstellingen worden ondersteund
Niet alle voertuigfuncties worden ondersteund
Niet alle voertuiginformatie wordt gevisualiseerd

Voertuigen met MIB-PQ OEM-platform

Voertuigen zonder OEM-geluidssysteem*

E-Call niet ondersteund

Voertuigen met E-Call:
behoud van E-Call MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Niet voor voertuigen met:
met OEM-geluidssysteem
met radio voorbereiding
zonder iinstallatie af fabriek > stuurwielafstandsbediening / luidspreker / radio

Voertuigen met park assist en front PDC > na het starten van het voertuig wordt de front PDC weergegeven
Display verlaten > via PDC-knop voertuig bevestigen

Geschikt voor de volgende voertuigen:

Skoda
Skoda Yeti (5L) 10/2013 - 07/2017*

VW
VW Kever (16) 06/2016 - 03/2018*
VW Caddy IV (DU) 06/2015 - 09/2020
VW Jetta (16) 2015 - 2018
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019
VW Tiguan II (5N) 05/2016 - 05/2021

De volgende signalen worden gegeven:

Opnieuw geïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid van alle uitgangen: 100 mA max.

Stroomvereiste groter dan 100 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

Visualisatie van klimaatregeling ondersteund
Visualisatie optische PDC ondersteund
CAR Menu Voertuiginstellingen

*Skoda Yeti Active Sound OEM-ondersteund geluidssysteem
*VW Beetle Composition Media OEM-apparaat Dynaudio OEM-geluidssysteem ondersteund
*VW Beetle Fender OEM-geluidssysteem niet ondersteund
Radio Specifieke lead kabels
Lead kabel > Alpine aansluiting: 42ctalpinelead
Lead kabel > Parrot 4 Pin: 42ctasteroidlead
Lead kabel > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
Lead kabel > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
Lead kabel > Clarion aansluiting: 42ctclarionlead
Lead kabel > JVC 1 kabel/jack: 42ctjvclead
Lead kabel > Kenwood 1 kabel: 42ctkenwoodlead
Lead kabel > Multilead diverse apparaten: 42ctmultilead
Lead kabel > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3-0
Lead kabel > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
Lead kabel > Panasonic 1 kabel: 42ctpanasoniclead
Lead kabel > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
Lead kabel > Pioneer AVH/DMH/SPH 2022> aansluiting: 42ctpioneerlead2
Lead kabel > Apparaten met swi leerfunctie: 42ctsmartlead
Lead kabel > Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
Lead kabel > XZent/Zenec 1 kabel: 42ctzeneclead

Geschikt voor:
Volkswagen Beetle 2016-2018
Volkswagen Caddy 2015-2020
Volkswagen Jetta 2015-2018
Volkswagen Sharan 2015-2021
Volkswagen T6 Transporter 2015-2019
Volkswagen Tiguan 2016-2021
