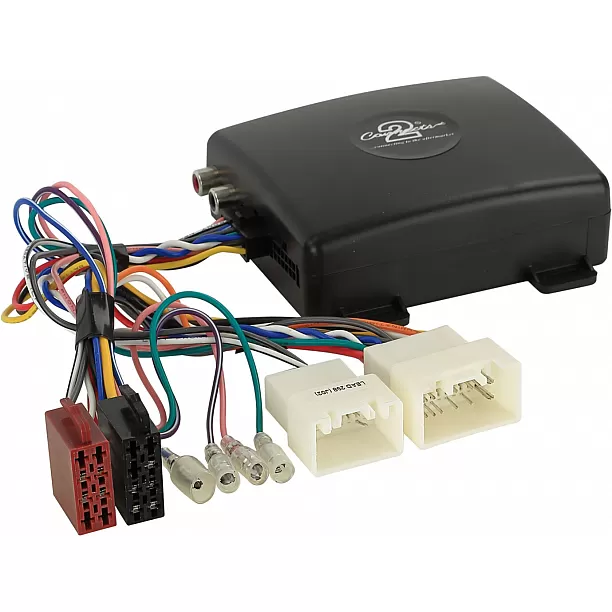

Stuurwiel bediening + Info Adapter Diverse modellen Mitsubishi

Infodapter: Mitsubishi

Info-adapter voor het configureren van de instellingen van het Rockford Fosgate OEM-geluidssysteem.

De stuurwielafstandsbedieningsfunctie van het voertuig wordt ondersteund en is verplicht voor het configureren van de adapter.

Controleer voor de installatie het menu van het voertuig voor de verschillende instellingen.

Controleer de werking van de instellingen voor de definitieve installatie.

Zorg ervoor dat de originele fabrieksradio's en geïllustreerde connectoren van de door ons gespecificeerde adapter overeenkomen met de uitrusting van het voertuig.

Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijassistentie- en comfortsystemen.

Opmerking:
Voertuigen met stuurwielafstandsbediening

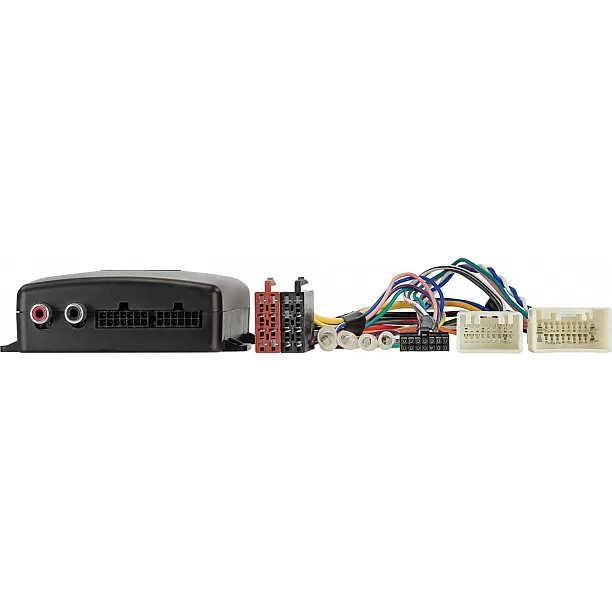

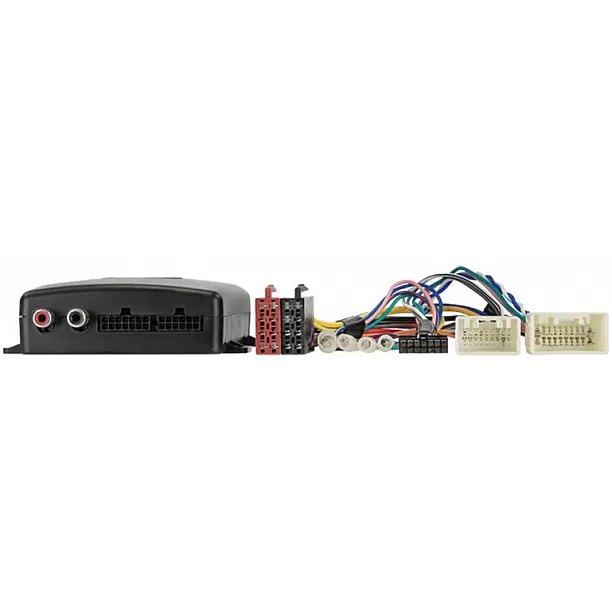

Aansluiting: 18-polige / 20-polige Mitsubishi-connector

Sluit de achteruitrijuitgang (paars/wit) aan om de menu-instellingen te kunnen oproepen
Om de menu-instellingen te visualiseren, sluit je de achteruitrijcamera-ingang (cinch) aan en configureer je deze.
Voertuigen met Rockford Fosgate OEM-geluidssysteem
Voertuigen met Mitsubishi OEM apparaat
Voertuigen met MMCS OEM navigatie 18 pin / 20 pin Mitsubishi connector

Voertuigen zonder MMCS OEM-navigatie met 17-pins Honda-connector grijs

Rockford Fosgate OEM-geluidssysteeminstellingen ondersteund (zie handleiding)

blauw: +12V Amp Remote
Afhankelijk van OEM-voertuiguitrusting en software:
Niet alle voertuiginstellingen worden ondersteund
Niet alle voertuigfuncties worden ondersteund
Niet alle voertuiginformatie wordt gevisualiseerd

Geimporteerde voertuigen of voertuigen met een ander softwarepakket zijn mogelijk niet compatibel

Voertuiginstellingen niet ondersteund

Geschikt voor de volgende voertuigen:
Citroën
Citroën C-Crosser (V) 09/2007 - 10/2012

Mitsubishi
Mitsubishi ASX (GAO) 06/2010 - 09/2012
Mitsubishi ASX (GAO) 10/2012 - 09/2016
Mitsubishi ASX (GAO) 11/2016 - 08/2019
Mitsubishi ASX (GAO) 09/2019 - 10/2021
Mitsubishi L200 (KAOT) 04/2006 - 02/2010
Mitsubishi L200 (KAOT) 02/2010 - 10/2015
Mitsubishi Lancer (CYO) 11/2007 - 03/2016
Mitsubishi Lancer (CYO) 04/2015 - 08/2017
Mitsubishi Outlander (CWB) 07/2007 - 02/2010
Mitsubishi Outlander (CWB) 02/2010 - 10/2012
Mitsubishi Triton (L200) 2006 - 2015

Peugeot
Peugeot 4007 (V) 01/2008 - 10/2012

De volgende signalen worden geleverd:

Handrem signaal
achteruitrij signaal
Verlichtingssignaal
Snelheidssignaal

Stuurwielafstandsbediening

Instellingen Rockford Fosgate OEM-geluidssysteem


geïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Blauw: Amp Remote
Belastbaarheid van alle uitgangen: 100 mA max.

Stroomvereiste groter dan 100 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.


Aansluit leadkabel voor de volgende radiofabrikanten:

SWI kabel 42s/acv > Alpine jack: 42ctalpinelead
SWI kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
SWI kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
SWI kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
SWI kabel 42s/acv > Clarion aansluiting: 42ctclarionlead
SWI kabel 42s/acv > JVC 1 kabel/jack: 42ctjvclead
SWI kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
SWI kabel 42s/acv > Multilead diverse apparaten: 42ctmultilead
SWI kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
SWI kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
SWI kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
SWI kabel 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
SWI kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> aansluiting los: 42ctpioneerlead2
SWI kabel 42s/acv > Apparaten met LFB leerfunctie: 42ctsmartlead
SWI kabel 42s/acv > Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
SWI kabel 42s/acv > XZent/Zenec 1 k

Geschikt voor:
Mitsubishi ASX 2010-2021
Mitsubishi L200 2006-2015
Mitsubishi Outlander 2007-2012
Mitsubishi Lancer 2007-2017
Mitsubishi Triton 2008-2015
Citroen C-Crosser 2007-2012
Peugeot 4007 2008-2012
