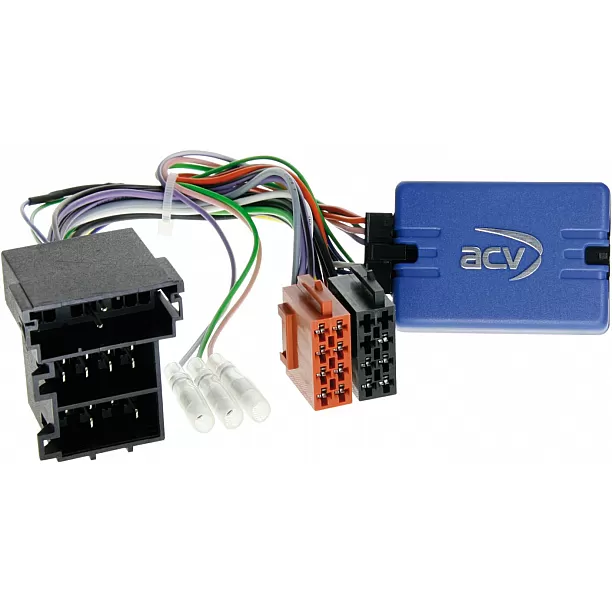

Stuurwiel bediening Fiat Panda (Type 162) 2e Generatie 2007-2012 Mini ISO

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Stuurwielbediening adapter Kia

met nieuwe witte Kia connectoren

OEM-navigatieapparaten kunnen verschillende pin-outs hebben.
Raadpleeg onze technische dienst in geval van storing.

Opmerking:

analoog
CAN-bus

aansluiting: ISO / Mini ISO

Voertuigen met Blaupunkt OEM-apparaat
Voertuigen met CAN-bus en analoge SWI in mini-ISO-connector C2 pin 10/11/12

Voertuigen met Blue and Me-module moeten geïnstalleerd blijven

Geschikt voor de volgende voertuigen:

Fiat Panda (ZAF 169) 10/2003 - 03/2013*.
De volgende signalen zijn voorzien:
geïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
groen: massa GND handrem signaal

Belastbaarheid van alle uitgangen: 100 mA max.

Stroomvereiste groter dan 100 mA:
1 relaisspoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

*Voertuigen met +12V ontstekingsstroom klem 15 en analoge stuurwielafstandsbediening in Mini ISO connector C1 Pin 1/2/3:
SWI Fiat Ducato/Multipla/Panda ISO/Mini ISO analoog > Artikel: 42sfa012


Geschikt voor:
Universeel
Fiat Panda 2007-2012
