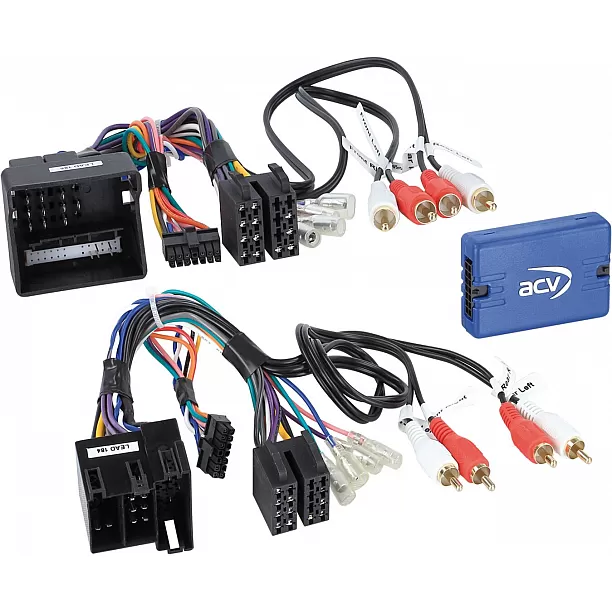

Stuurwiel bediening Audi CAN-BUS ISO / Quadlock

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarketradio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Let op:

CAN-bus

Verbinding: ISO /Mini ISO-stekker
Aansluiting: 40 pins Quadlock VAG connector
Aansluiting: 2 kanaals / 4 kanaals OEM geluidssysteem > Cinch voor/achter*

Voertuigen met Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1 DIN OEM-eenheid met 2 draaiknoppen
Voertuigen met Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2 DIN OEM-unit
Voertuigen met RNS-E 16:9 OEM-navigatie

Voertuigen zonder Bosch BNS 5.0 Monochrome OEM Navigatie**.

Blauw: +12V versterker afstandsbediening

Geschikt voor de volgende voertuigen:

Audi A1 (8X) 07/2010 - 04/2018***
Audi A2 (8Z) 11/1999 - 07/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 07/2003 - 05-2005
Audi A3 (P Facelift 1/2) 10/2004 - 04/2013
Audi A4 (8E/B6/B7) 11/2000 - 02/2009
Audi A6 (C5/B4) 05/2001 - 03/2006
Audi Q3 (8U) 10/2011 - 06/2018***
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8N) 09/1998 - 07/2006
Audi TT (8J) 04/2006 - 03/2014

De volgende signalen worden gegeven:

Handrem signaal
Omgekeerd signaal
Ontsteking
Snelheid

SWI

OEM geluidssysteem 2 kanaals / 4 kanaals

*Retrofit radio's met voorversterker uitgangsvermogen groter dan 3V
**Voertuigen met BNS 5.0 OEM Navigatie LFB Audi/Seat/Skoda/VW diverse voertuigen 40Pin Quadlock: 42a-1324-001
**Actieve systeemadapter Audi/VW Quadlock MQS inzetstuk: 13-1424-25
***Voertuigen met Chorus OEM-eenheid met monochroom display


Geschikt voor:
Universeel
Audi A1 2010-2018
Audi A2 1999-2005
Audi A3 2000-2013
Audi A4 2000-2009
Audi A6 2001-2006
Audi Q3 2011-2018
Audi R8 2007-2015
Audi TT 1998-2014
