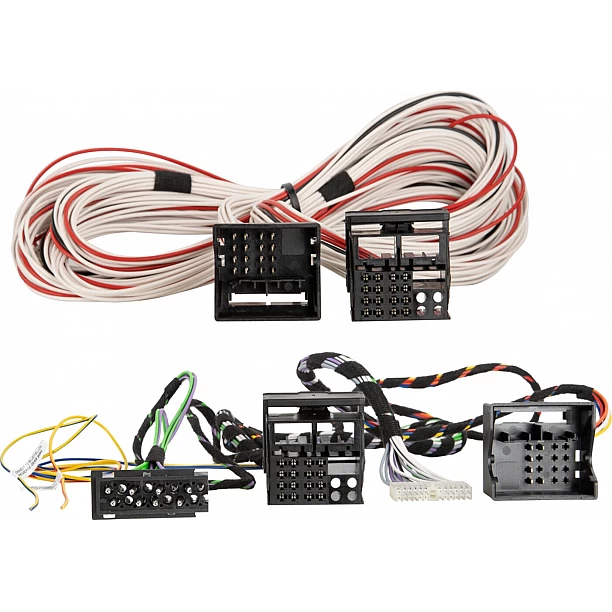

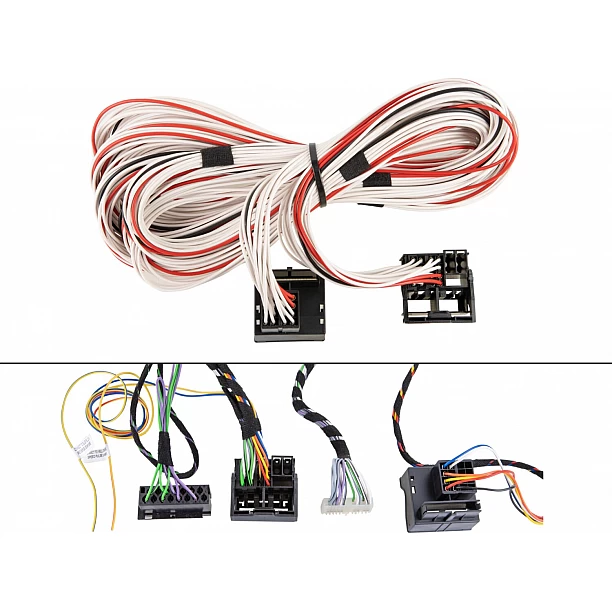

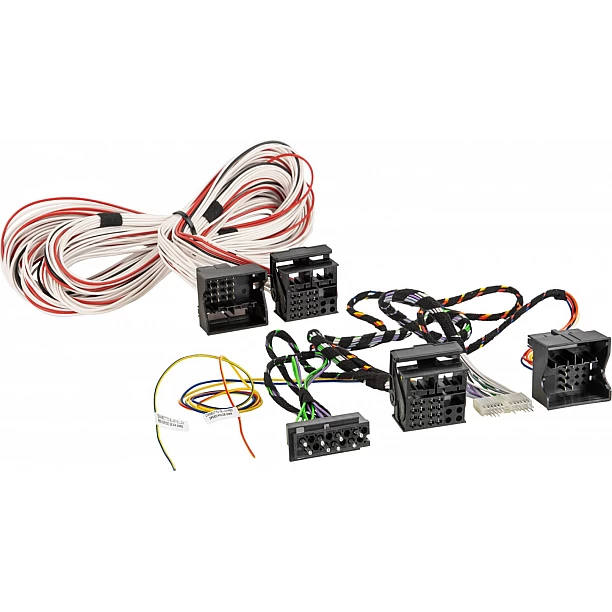

Kabelboom uitbreiding BMW X5/Land Rover DSP Amp bypass

Verlengkabel Amp bypass BMW / Land Rover

Verlengkabel voor het ombouwen van een BMW Professional OEM satellietnavigatiesysteem of een Land Rover High Line en Basic OEM HU, elk met een DSP OEM versterkt systeem, naar een universele retrofit HU.

De verlengkabel maakt het mogelijk om de apparaataansluiting te verplaatsen van de zilveren BMW OEM tunerbox in de bagageruimte naar de voorkant in de radiogleuf.

De actieve systeem Amp bypass adapter wordt gebruikt om de OEM luidsprekers van de OEM versterkte systemen rechtstreeks aan te sluiten op de retrofit HU door de OEM versterker te omzeilen.

De voor- en achterluidsprekeruitgangen van de retrofit HU worden gebruikt.

Afhankelijk van het voertuig en het geïnstalleerde OEM versterkte systeem kunnen verschillende luidsprekers zoals een midden- of subwoofer worden weggelaten en moeten ze worden bediend via een extra geïnstalleerde eindversterker.

Opmerking:

connector: 40 Pin (m/v) BMW Quadlock harnas verlenging 500cm
connector: 40 Pin (m/v) BMW Quadlock
connector: 15 Pin OEM versterker speaker bypass
stekker: MQS stekker (kijk in de handleiding)

aansluiting op OEM Sat Nav connector:
geel/blauw: +12V achteruitversnelling
geel/rood: snelheidspuls

antenneaansluiting vereist:
Antennekabel verlenging Fakra(m)>Fakra(f) 500cm ROKA bulk > item: 1524-500-1-0

voertuigen met DSP OEM-versterkt systeem I Busgestuurd
voertuigen met Harman Kardon OEM versterker SA677A

voertuigen zonder OEM Hifi systeemversterker SA676A

voertuigen BMW:
OEM versterker > kofferruimte achter linker zijpaneel bestuurderszijde
OEM tuner silverbox > kofferbodem naast de accu

Voertuigen Land Rover:
OEM versterker > kofferbak achter linker zijpaneel bestuurderszijde

Voertuig toepassing:

BMW
BMW X5 (E53) 03/2000 - 10/2003
BMW X5 (E53) 10/2003 - 11/2006

Land Rover
Land Rover Range Rover (LM) 01/2002 - 05/2005*

voertuigen zonder High Line DSP OEM-versterkt systeem met 11 / 14 luidsprekers

Accessoire BMW:

SWC BMW 3/5/7 serie/X3/X5/Z4/ Mini 40Pin Quadlock IBus > item: 42sbm004
Antennekabel verlenging Fakra(m)>Fakra(f) 500cm ROKA bulk > item: 1524-500-1-0

Voertuigen BMW met OEM versterkt systeem zonder DSP OEM versterkt systeem I Bus gestuurd:

Kabelboomuitbreiding BMW Quadlock(m/f)/antenne 6,5m bulk > item: 1024-25-6500-0
Adapter actief systeem BMW 3/5 serie 40Pin Quadlock>ISO > item: 13-1024-50
SWC BMW/Mini verschillende voertuigen 40Pin Quadlock IBus/Amp > item: 42sbm007

Geschikt voor:
Land Rover Range Rover 2002-2005
BMW X5 2000-2006 (E5-)
