Dakantenne GSM/UMTS/LTE/5G GNSS (GPS/GLONASS) Shark II

Dakantenne GSM/UMTS/LTE GNSS(GPS/GLONASS/Galileo/Navstar)
Ontwerp Shark II
Let op:
NIEUW ITEM VOOR 15-7727095
AANSLUITING EN ACCESSOIRES GEWIJZIGD
OPTIONELE ACCESSOIRES HIERONDER VERMELD
Ontvangst:
GSM/UMTS/LTE/5G
GNSS

Montage:
Installatielocatie: achterdak
Boring rond: 19 mm
Gat vierkant: 15 mm x 15 mm
Aanhaalmoment: 6,5 nm +/- 20%
Dimensies:
Antennevoet: L = 11,7 cm / B = 7,6 cm / H = 6,2 cm

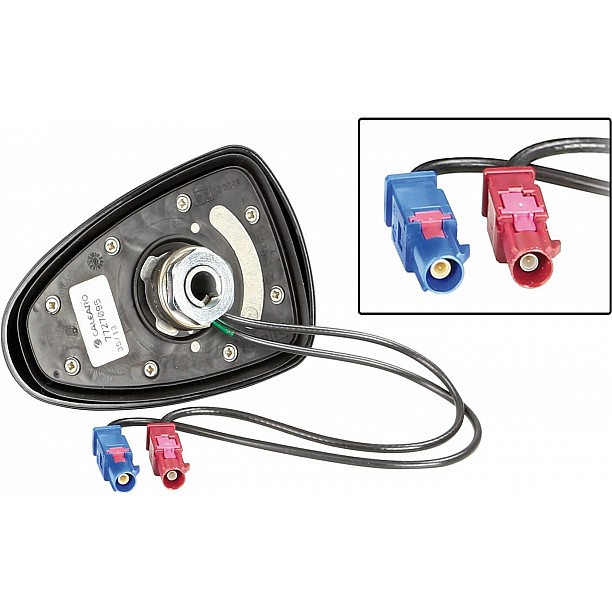

Verbinding:
GSM/UMTS/LTE: Fakra D(m) bordeaux RG174 / 290 mm
GNSS connector: Fakra C(m) blauw RG174 / 290 mm

Ontvangstbereik:
2G GSM 698 - 960 Mhz / 1710 - 2160 Mhz
3G UMTS 1700 - 2160 Mhz
4G LTE 698 - 960 Mhz / 1710 - 2160 Mhz / 2490 -2690 Mhz
5G 698 - 960 Mhz / 2490 - 2690 Mhz / 3400 - 3800 Mhz
GNSS 1559 - 1605MHz
Extra:
GSM:/UMTS/LTE/5G: 2 > 6 dBi piek / -2,5 > -1dBi gemiddelde
GNSS: 30dBi
energieverbruik
GSM/UMTS/LTE/G5: 4W max. ingang
Stroomvoorziening:
GNSS: 3V - 5V fantoomvoeding
GNSS: 45mA max

Energieverbruik:
GNSS: 45mA max
Impedantie:
GSM/UMTS/LTE/5G: 50 ohm
GNSS: 50 ohm
staande golfverhouding:
GSM/UMTS/LTE: 2:1 / 2,5:1
GNSS: 2:1
geluid cijfer:
GNSS: 1.4db
Polarisatie:
GSM:/UMTS/LTE/5G: Lineair-Verticaal
GNSS: rechtshandige cirkelvormige RHCP

Opties:
GNSS
Antennekabelverlenging Fakra(f) > Fakra(f) 500cm: 15-7581195
GSM/UMTS/LTE
Antennekabelverlenging Fakra(m) > Fakra(f) 500cm: 1524-500
Antenne adapter Fakra D(m) > FME(f): 1520-60

Geschikt voor:
GSM UMTS LTE 5G
Universeel Diverse modellen Diverse jaren
