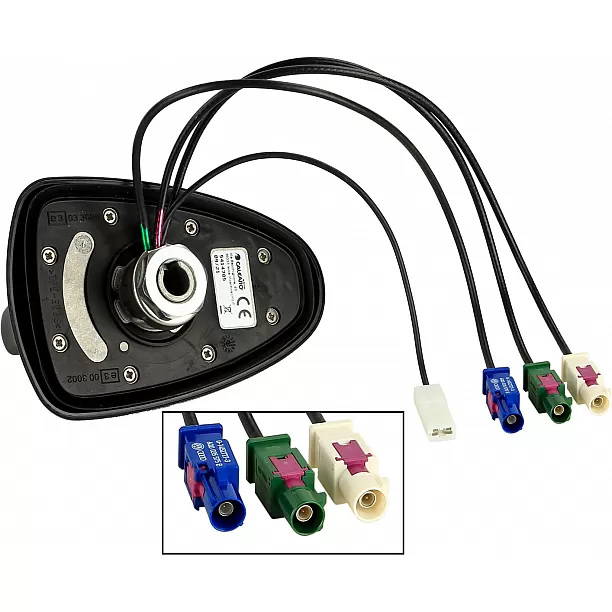

Dakantenne AM / FM TV / DVB-T GNSS (GPS / GLONASS) Shark II

Dakantenne AM/FM TV/DVB-T GNSS (GPS/GLONASS/Galileo/Navstar)
Ontwerp Shark II
Let op:
NIEUW ITEM VOOR 15-7727085
AANSLUITING EN ACCESSOIRES GEWIJZIGD
OPTIONELE ACCESSOIRES HIERONDER VERMELD
Soorten opvang:
AM/FM
TV/DVB-T
GNSS

Montage:
Installatielocatie: achterdak
Boring rond: 19 mm
Gat vierkant: 15 mm x 15 mm
Aanhaalmoment: 6,5 nm +/- 20%
Dimensies:
Antennevoet: L = 11,7 cm / B = 7,6 cm / H = 6,2 cm

Verbinding:
AM/FM: Fakra B(m) wit RG174 / 250 mm
DAB/DAB+: Fakra E(m) groen RG174 / 250 mm
GNSS connector: Fakra C(m) blauw RG174 / 250mm
Externe voedingsspanning: platte stekker 6,3 mm

Receptieruimte:
AM: 0,15-1,71 MHz
FM: 87,5-108 MHz
TV/DVB-T:
Band III 174 - 230MHz
Band IV/V 470 - 790 MHz
GNSS 1575,42 - 1,023 MHz
Extra:
TV/DVB-T: 4dBi
GNSS: 28dBi
Stroomvoorziening:
AM/FM: 12V extern/12V fantoomvoeding
TV/DVB-T: 12V extern / 12V fantoomvoeding
GNSS: 2V - 5V fantoomvoeding

Energieverbruik:
AM/FM: 50mA max
DVB-T: 40mA max
GNSS: 40mA max
Impedantie:
AM/FM: 50 ohm
DAB/DAB+: 50 ohm
GNSS: 50 ohm

Golfverhouding:
TV/DVB-T: <4
GNSS: 2:1

Opties:
AM/FM
Antennekabelverlenging Fakra(f) > Fakra(f) 500cm: 15-7581195
Antenneadapter Fakra(m) > DIN(m) passief: 1524-01
Antenneadapter Fakra(m) > ISO(m) passief: 1524-02
Antenneadapter Fakra(m) > DIN(m) 12V Phantom: 1524-03
Antenneadapter Fakra(m) > ISO(m) 12V Phantom: 1524-04
GNSS
Antennekabelverlenging Fakra(f) > Fakra(f) 500cm: 15-7581195
TV/DVB-T
Antennekabelverlenging Fakra(f) > Fakra(f) 500cm: 15-7581195

Geschikt voor:
AM FM DBV-T GNSS
Universeel Diverse modellen Diverse jaren
