Dakantenne AM/FM DAB/DAB+ GNSS (GPS/GLONASS) Shark II

Dakantenne AM/FM DAB/DAB+ GNSS (GPS/GLONASS/Galileo/Navstar)

Ontwerp Shark II
Let Op:
NIEUW ITEM VOOR 15-7727160
AANSLUITING EN ACCESSOIRES GEWIJZIGD
OPTIONELE ACCESSOIRES HIERONDER VERMELD
Soorten opvang:
AM/FM
DAB/DAB+
GNS

Montage:
Installatielocatie: achterdak
Boring rond: 19 mm
Gat vierkant: 15 mm x 15 mm
Aanhaalmoment: 6,5 nm +/- 20%

Dimensies:
Antennevoet: L = 117 mm / B = 76 mm / H = 62 mm

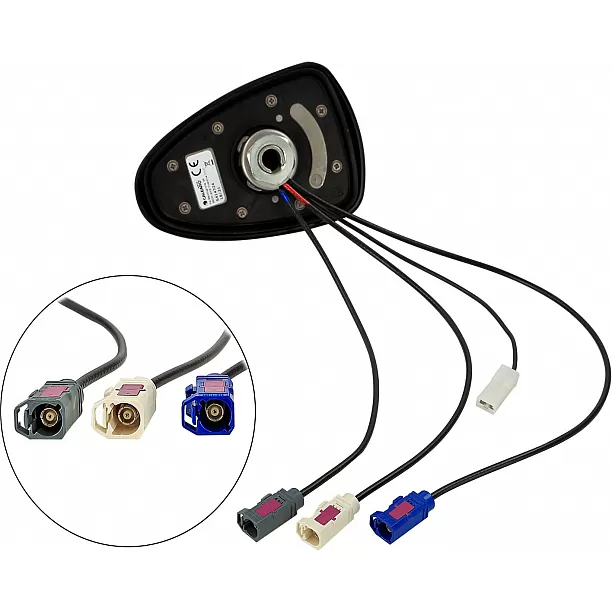

Verbinding:
AM/FM: Fakra B(f) wit RG174 / 250 mm
DAB/DAB+: Fakra G(f) grijs RG174 / 200 mm
GNSS: Fakra C(f) blauw RG174/350mm
Externe voedingsspanning: platte stekker 6,3 mm

Frequentiebereik:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz-108 MHz
DAB/DAB+: 174MHz - 240MHz
GNSS: 1559 MHz - 1065 MHz

Extra:
DAB/DAB+: 2dBi
GNSS: 28dBi

Stroomvoorziening:
AM/FM: 12V extern/12V fantoomvoeding
DAB: 12V extern / 12V fantoomvoeding
GNNS: 3V - 5V fantoomvoeding

Energieverbruik:
AM/FM: 80mA max
DAB/DAB+: 33mA max
GNSS: 31mA max
Impedantie:
AM/FM: 50 ohm
DAB/DAB+: 50 ohm
GNSS: 50 ohm

Golfverhouding:
DAB/DAB+: <3:1
GNSS: 1,7:1

Geluid cijfer:
FM: 3.5db
DAB/DAB+: 2db
GNSS: 1.4db

Polarisatie:
FM: Lineair-Verticaal
DAB/DAB+: Lineair-Verticaal
GNSS: rechtshandige cirkelvormige RHCP

Opties:
AM/FM:
Antennekabelverlenging Fakra(m) > Fakra(f) 500cm: 1524-500
Antenneadapter Fakra(m) > DIN(m) passief: 1524-01
Antenneadapter Fakra(m) > ISO(m) passief: 1524-02
Antenneadapter Fakra(m) > DIN(m) 12V Phantom: 1524-03
Antenneadapter Fakra(m) > ISO(m) 12V Phantom: 1524-04
DAB/DAB+:
Antennekabelverlenging Fakra(m) > Fakra(f) 500cm: 1524-500
Antenne adapter Fakra(m) > SMB(f) 90° 20cm: 1502-54
Antenneadapter SMB(m) > SMA(m): 1502-29
GPS:
Antennekabelverlenging Fakra(m) > Fakra(f) 500cm: 1524-500

Geschikt voor:
AM FM DAB DAB+ GNSS
Universeel Diverse modellen Diverse jaren
