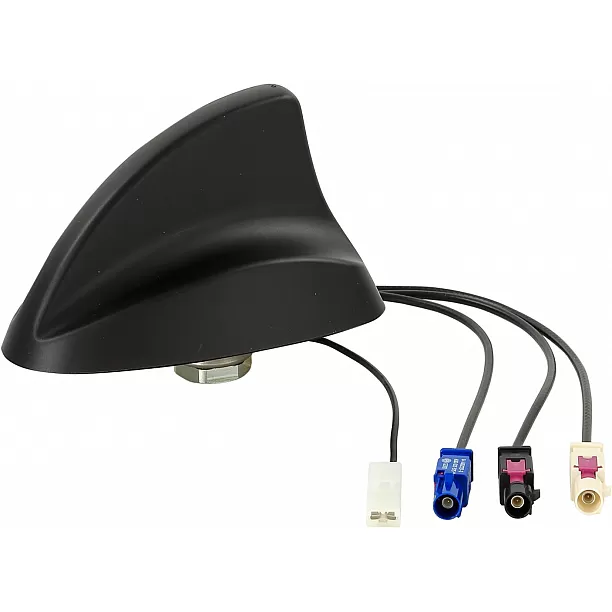

Dakantenne AM / FM DAB / DAB + GNSS (GPS / GLONASS) Shark II

Dakantenne AM / FM DAB / DAB + GNSS (GPS / GLONASS / Galileo / Navstar)

Shark II-ontwerp
Ontvangst:
AM / FM
DAB / DAB +
GNNS

Montage:
Installatielocatie: achterdak
Ronde boring: 19 mm
Vierkante boring: 15 mm x 15 mm
Aanhaalmoment: 6,5 nm +/- 20%

Dimensies:
Antennevoet: L = 117 mm / B = 76 mm / H = 62 mm

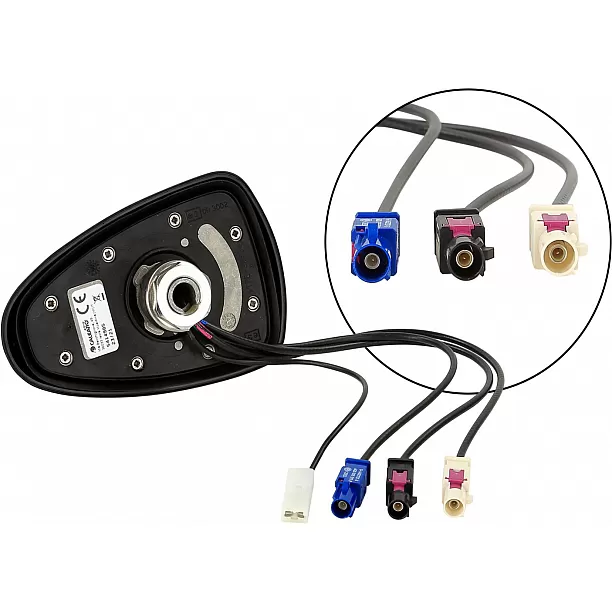

Verbinding:
AM / FM: Fakra B (m) wit RG174 / 250 mm
DAB/DAB+: Fakra A (m) zwart RG174 / 250 mm
GNSS: Fakra C (m) blauw RG174 / 250 mm
Externe voedingsspanning: 6,3 mm platte stekker

Frequentiebereik:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
DAB/DAB+: 174 MHz - 240 MHz
GNSS: 1559 MHz - 1065 MHz

Verdienen:
DAB/DAB+: 2dBi
GNSS: 28dBi

Stroomvoorziening:
AM / FM: 12V extern / 12V fantoomvoeding
DAB: 12V extern / 12V fantoomvoeding
GNNS: 3V - 5V fantoomvoeding

Energieverbruik:
AM/FM: 80 mA max
DAB/DAB+: 33 mA max
GNSS: 31 mA max
Impedantie:
AM / FM: 50 ohm
DAB/DAB+: 50 ohm
GNSS: 50 ohm

Staande golfverhouding:
DAB/DAB+: <3: 1
GNSS: 1,7: 1
Geluidscijfer:
FM: 3,5 db
DAB/DAB+: 2 db
GNSS: 1,4 db

Polarisatie:
FM: lineair-verticaal
DAB / DAB+: lineair-verticaal
GNSS: rechtshandige cirkelvormige RHCP

Optioneel:
AM/FM:
Antennekabelverlenging Fakra (v)> Fakra (f) 500cm: 15-7581195
Antenne adapter Fakra (m)> DIN (m) passief: 1524-01
Antenne adapter Fakra (m)> ISO (m) passief: 1524-02
Antenne adapter Fakra (m)> DIN (m) 12V Phantom: 1524-03
Antenne adapter Fakra (m)> ISO (m) 12V fantoomvoeding: 1524-04
DAB/DAB+:
Antennekabelverlenging Fakra (f)> SMB (f) 500cm: 15-7581012
Antenneadapter SMB (m)> SMA (m): 1502-29
GNSS:
Antennekabelverlenging Fakra (v)> Fakra (f) 500cm: 15-7581195

Geschikt voor:
AM
FM
DAB DAB+
Universeel Diverse modellen Diverse jaren
