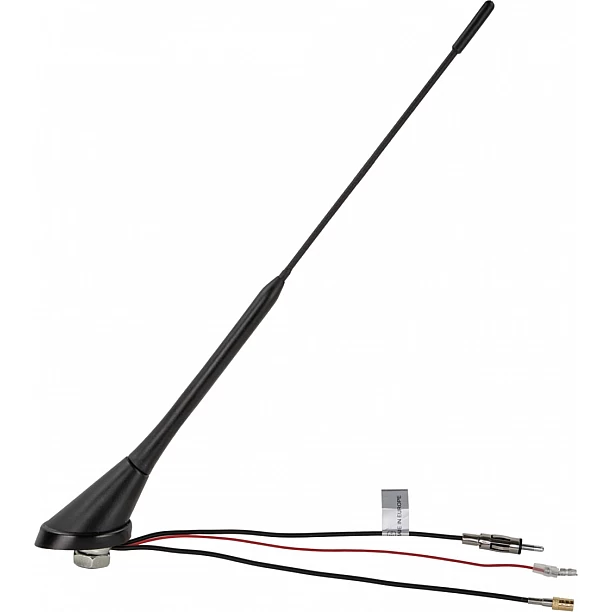

Dakantenne 16V FM / DAB+ 52graden hellingshoek (spriet 32cm)

Stijl: 16V

De acv basisantenneserie biedt goede ontvangstprestaties, zelfs onder minder dan ideale omstandigheden, dankzij de selectie van kwaliteitscomponenten en zorgvuldige installatie.
Om de ontvangst van antennes te optimaliseren, moet je tijdens de installatie altijd zorgen voor een optimale aarding van de antennevoet of de aardingsband.

Verwijder bestaande verf op de contactpunten met werkplaatsmateriaal en bescherm tegen corrosie met geschikte contactpasta en behandel ook de draad van de antennestaaf en de antennevoet om het contact te optimaliseren.

Opmerking:

rode +12V voeding extern:

aansluiting > antenne afstandsbediening HU
aansluiting > ontstekingsklem 15 gezekerd

Bij ontvangstproblemen

antennekabel en antenneadapter controleren

controleer voertuig op fouten door retrofit LED-verlichting
controleer voertuig op fouten door retrofit spanningsomvormer / voedingseenheden / USB-laadadadapter
controleer het voertuig op fouten als gevolg van retrofit digitale eindversterkers

Ontvangstmodus:
AM/FM
DAB+

Installatie:
installatiepunt: dak achterkant
boorgat rond: 15 mm
boorgat vierkant: 14,5 mm x 14,5 mm
lengte staaf: 41 cm
helling staaf: 56°
Type staaf: 16V
stangdraad: M5

Afmetingen:
totaal hoog: 37 cm
antennecontactdoos: L = 58 mm / B = 40 mm / H = 45 mm
schroefdraad antennecontactdoos: M5

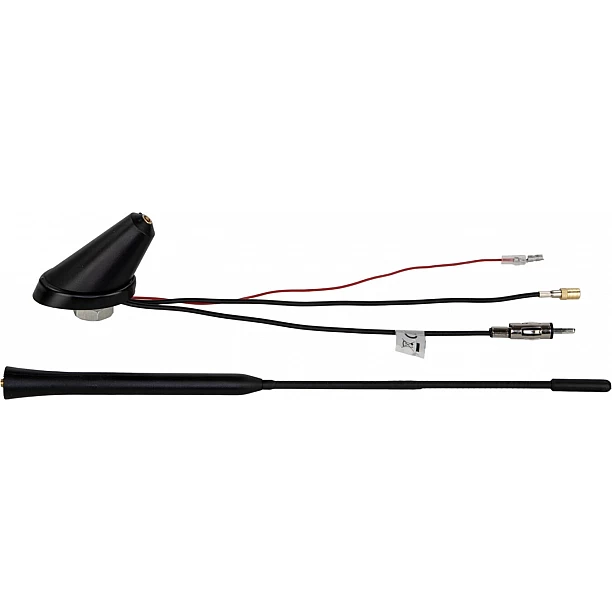

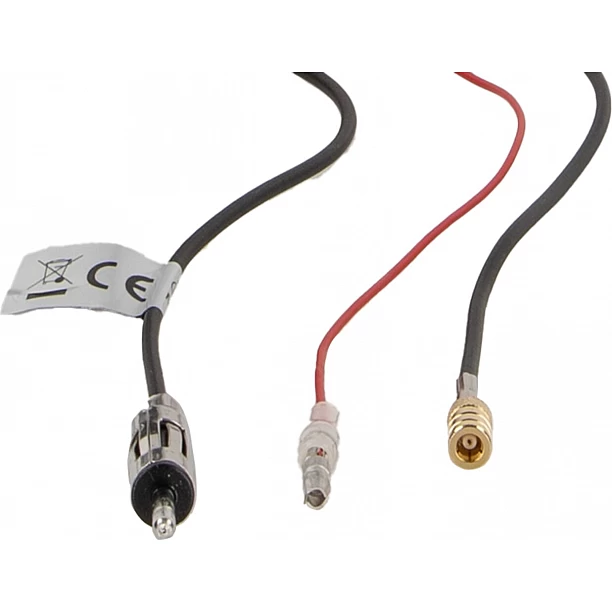

Aansluitingen:
AM/FM: DIN(m) / L = 27 cm
DAB+: SMB(f) / L = 27 cm
externe voeding: kogelconnector(m) / L = 27 cm

Frequentiebereik:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
DAB+: 174 MHz - 240 MHz

Versterking:
FM: +14 db
III Band: +15 db
L-band: +6 db

Stroomvoorziening:
AM/FM: +12V extern
DAB+: +12V extern

Optioneel:
AM/FM

Antennekabel verlenging DIN(f) > DIN(m) 250cm > item: 1574-00
Antennekabel verlenging DIN(f) > DIN(m) 350cm > item: 1576-00
Antennekabelverlengstuk DIN(f) > DIN(m) 450cm > artikel 1578-00
Antennekabelverlengstuk DIN(f) > DIN(m) 500cm > artikel 1580-00

DAB+
Antennekabel verlenging SMB(m)>SMB(f) 500cm > item: 1502-500
Antenne adapter SMB(m)>SMA(m) > item: 1502-29

Vervangingsstang zonder fitting:
Antennestaaf AM/FM 41cm M5/M6 16V > item: 152000-23

Geschikt voor:
DAB FM
