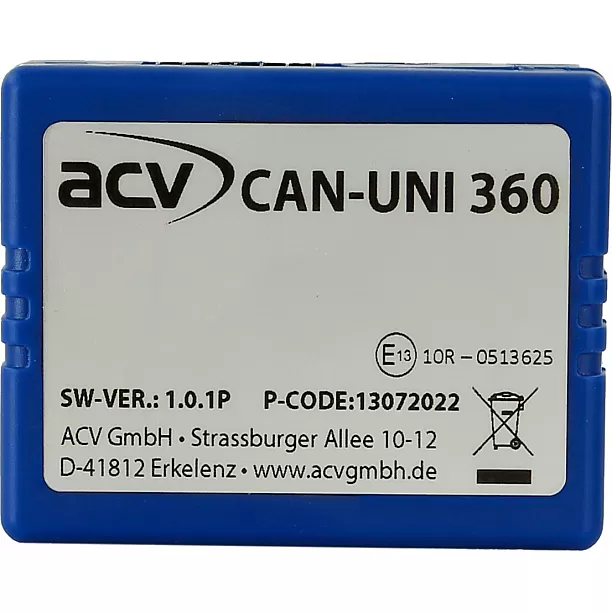

CAN bus adapter - camerasignaal achterlicht/richtingaanwijzer/contact(+15)

Interface voor het genereren van de nodige analoge triggersignalen voor de installatie van multi-camerasystemen.

Het centrale aftappunt van de signalen in het voertuig maakt tijdrovende bedrading overbodig en vermindert de installatietijd.

Achteruitsignaal, controlelampje links, controlelampje rechts en +12V klem 15 worden uitgelezen uit het CAN-bussysteem en in analoge vorm ter beschikking gesteld.

Let op:

CAN-bus

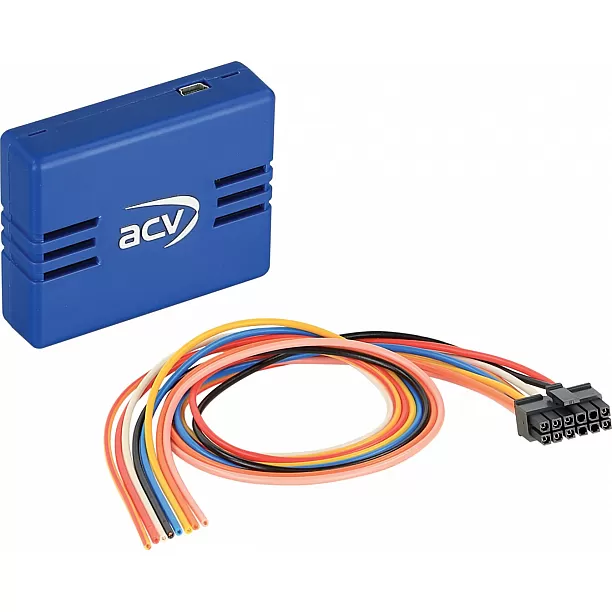

Aansluiting: 42cx10 losse kabel

Input:
rood: +12V continue stroom klem 30
zwart: aardklem 31
geel: KAN hoog
blauw: CAN laag

Uitgang:
roze: +12V / 1,5A max. ontstekingsklem 15
wit: +12V / 0,1A max. achteruitversnelling
geel/rood: +12V / 0,1A max. rechter indicator
oranje: +12V / 0.1A max. indicator links

LED:
blauw knipperend: CAN-bus detectie
blauw constant: CAN-bus actief
rood: +12V ontsteking actief

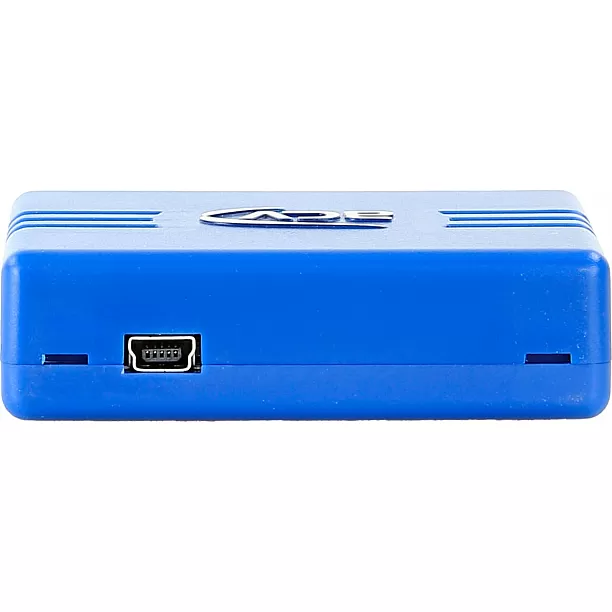

USB Mini-Port > Software-updates

CAN Bus aansluitpunt zie hieronder

Geschikt voor de volgende voertuigen:

Renault Master Combi (M) 01/2020 - 2022
Renault Master E-TECH (M) 07/2020 - 2022
Renault Master Gesloten bestelwagen (M) 10/2019 - 2022

andere voertuigen in voorbereiding

Optioneel met:

Interface
Achteruitrijcamera-interface > Schakelen voorcamera: 771000-6500
Achtercamera-interface > Schakelen tussen meerdere camera's: 771000-6501**

Monitor
Monitor universeel 7" 4x video-ingang/splitscreen: 771000-6203
Monitor universeel 9" 4x video-ingang/splitscreen: 771000-6204
Monitor universeel 10" 4x video-ingang/splitscreen: 771000-6205
Monitor verticaal 12,3" 2x video-ingang/splitscreen: 771000-6210**
Camera voor:
Achtercamera / frontcamera onderstel/gemonteerd: 771000-6004
Camera aan de zijkant:
Zijcamera bestelwagen/camper/vrachtwagen nachtzicht: 771000-6017
Achteruitkijkcamera universeel onderstel/bevestiging rond: 771000-6006
Achteruitkijkcamera universeel onder montage/ rond/ nachtzicht: 771000-6007
Aansluitpunt CAN-bus:
Renault Master: OBDII-connector Pin6 hoog / Pin14 laag

Geschikt voor:
Universeel Diverse modellen Diverse jaren
Renault Master 2020-2024
