Calearo AM / FM DAB / DAB + GNSS (GPS / GLONASS) Shark III

Productinformatie

De Calearo Shark III is een veelzijdige dakantenne die geschikt is voor AM/FM, DAB+ en GNSS (GPS/GLONASS/Galileo/Navstar) ontvangst. Deze antenne is ontworpen voor installatie op het achterdak van voertuigen en vereist een boring van 17 mm tot maximaal 23 mm. Het aandraaimoment bedraagt 7 nm +/- 10%.

Technische Specificaties

• Afmetingen: Antennevoet: L = 117 mm, B = 76 mm, H = 62 mm

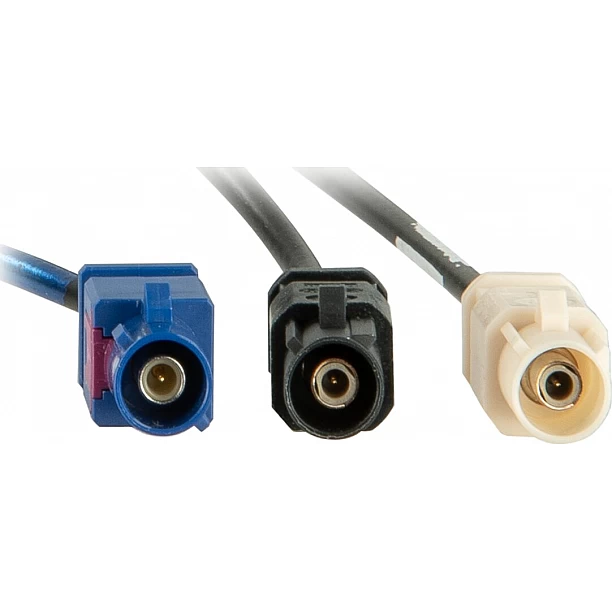

• Aansluitingen:
  • AM/FM: Fakra B(m) wit RG174 / L=210 mm
  • DAB+: Fakra A(m) zwart RG174 / L=310 mm
  • GNSS: Fakra C(m) blauw RG174 / L=410 mm
• Frequentiebereik:
  • AM: 525 kHz - 1710 kHz
  • FM: 87,5 MHz - 108 MHz
  • DAB+: 174 MHz - 240 MHz
  • GNSS: 1559 MHz - 1065 MHz
• Versterking:
  • AM/FM: 0 dbi
  • DAB+: 6dBi
  • GNSS: 28dBi
• Voeding:
  • AM/FM: +12V fantoomvoeding
  • DAB+: +12V fantoomvoeding
  • GNSS: +3V - +5V fantoomvoeding
• Stroomverbruik:
  • AM/FM: 63 mA max
  • DAB+: 40 mA max
  • GNSS: 31 mA max
• Impedantie: 50 Ohm voor alle ontvangstmodi
• Verhouding staande golven:
  • FM: <2:1
  • DAB+: <3:1
  • GNSS: 1.7:1
• Ruisgetal:
  • FM: 2,8 db
  • DAB+: 2,4 db
  • GNSS: 1,45 db
• Polarisatie:
  • FM: Lineair-Verticaal
  • DAB+: Lineair-Verticaal
  • GNSS: Cirkelvormig (RHCP)

Optionele Accessoires

• AM/FM:
  • Antennekabel verlenging Fakra(f)>Fakra(f) 500cm ROKA: 1526-500-1
  • Antenne-adapter Fakra(m)>DIN(m) 12V Phantom LEONI: 1524-03-1
  • Antenne-adapter Fakra(m) > ISO(m) 12V Phantom: 1524-04
• DAB/DAB+:
  • Antennekabel verlenging Fakra(f)>Fakra(f) 500cm ROKA: 1526-500-1
  • Antenne adapter Fakra(m) > SMB(f) 90° 20cm: 1502-54
  • Antenne adapter SMB(m) > SMA(m): 1502-29
• GNSS:
  • Antennekabel verlenging Fakra(f)>Fakra(f) 500cm ROKA: 1526-500-1
  • Adapter antenne Fakra C(m)>GT16(f) Pioneer LEONI/ROKA: 1502-62-1
  • Adapter voor antenne Fakra C(m)>GT5-1S-HU(f) LEONI/ROKA: 1502-61-1

Veelgestelde Vragen

• Is deze antenne geschikt voor elk voertuig? Ja, de antenne is universeel en geschikt voor diverse modellen en jaren.
• Welke voedingsspanning is nodig voor de GNSS-functie? De GNSS-functie vereist een fantoomvoeding van +3V tot +5V.

Leverancierinformatie

Calearo is een gerenommeerde leverancier van hoogwaardige antennesystemen, bekend om hun innovatieve ontwerpen en betrouwbare prestaties.
