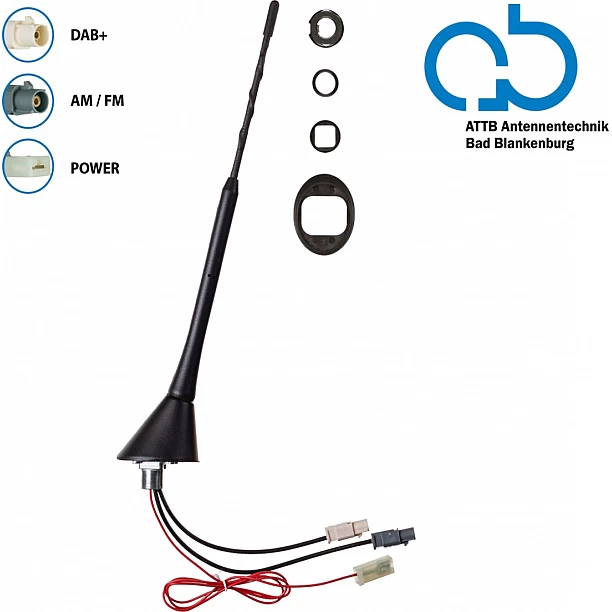

Bad Blankenburg 16V Dak antenne AM/FM DAB + 76graden hoek

Dakantenne AM/FM DAB+
ATTB “Made in Germany” 2118.01

Antennentechnik Bad Blankenburg staat al sinds 1919 met eigen onderzoek, ontwikkeling en productie voor radiografische netwerkoplossingen van de hoogste kwaliteit en betrouwbaarheid “Made in Germany”.

Betrouwbare en krachtige antennes met optimale signaalkwaliteit zijn onmisbaar voor communicatie, infotainment, navigatie en het netwerken en besturen van machines met communicatiestandaarden zoals 5G, LTE, UMTS, GSM, WLAN, BT, GPS, DAB+ en TETRA.

Naast standaardoplossingen omvat het ATTB-assortiment ook speciale ontwikkelingen en toepassingen op maat, onder andere voor de auto-industrie.

Nauwe samenwerking op het gebied van onderzoek en ontwikkeling met toonaangevende organisaties en onderzoeksinstellingen heeft geresulteerd in meer dan 40 patenten en talrijke innovaties.

Het hele productieproces voor het brede assortiment voertuigantennes en antenneaccessoires voor veel populaire voertuigen is gecertificeerd volgens de normen van de auto-industrie en de kwaliteit van de antennes wordt voortdurend gecontroleerd met behulp van onze eigen meetstations, van productontwikkeling tot lopende productie en eindinspectie.

Bij ontvangstproblemen:

controleer antennekabel en antenneadapter
controleer voertuig op fouten door retrofit LED-verlichting
controleer het voertuig op defecten als gevolg van retrofit spanningsomvormers / voedingseenheden / USB-laadadadapter
controleer het voertuig op fouten als gevolg van retrofit digitale vermogensversterkers

Om de ontvangst van antennes te optimaliseren, moet u tijdens de installatie altijd zorgen voor een optimale aarding van de antennevoet of de aardingsband.

Verwijder bestaande verf op de contactpunten met werkplaatsgereedschap en bescherm tegen corrosie met geschikte contactpasta en behandel ook de draad van de antennestaaf en de antennevoet om het contact te optimaliseren.

Toepassing:
Dakantenne voor radio-ontvangst
Productkenmerken:
Geluidsarme antennestaaf: 230 mm
Geringe installatiediepte: +/- 15 mm
Neiging van de staaf: 76°
Type kabel: RG 174
Diensten: AM/FM/DAB+
Connectoren: Fakra G(m) / Fakra B(m)
Aansluitingen:
AM/FM: Fakra B(m) wit RG174 / L=145 mm
DAB/DAB+: Fakra G(m) grijs RG174 / L=180 mm
externe voeding: bladaansluiting 6,3 mm
Frequentiebereik:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
DAB+ BIII: 174 MHz - 230 MHz
DAB+ L: 1452 MHz - 1492 MHz
Versterking (dB):
AM: 6 dB
FM: 14 dB
DAB+ BIII: 10 dB
DAB+ L: 0 dB
Voeding:
AM/FM: +12V extern / fantoomvoeding
DAB+ BIII: +12V extern / fantoomvoeding
Stroomverbruik:
AM/FM: 25 mA max.
DAB+ BIII: 25 mA max.
Impedantie:
AM/FM: 50 Ohm
DAB+ BIII: 50 Ohm
VSWR:
AM: <3,0:1
FM: <2,0:1
DAB+ BIII: <2,0:1
DAB+ L: d<1,8:1
Optioneel:
AM/FM:
Antennekabel verlenging Fakra B(f)>DIN(m) 500cm > item: 15-7581185
Antennekabel verlenging Fakra(f)>Fakra(f) 500cm ROKA > artikel: 1526-500-1
Antenne adapter Fakra(m)>DIN(m) 12V fantoom LEONI > artikel: 1524-03
DAB+:
Antennekabel verlenging Fakra(f)>SMB(f) 500cm LEONI > item: 1522-500-1
Antenne adapter SMB(m)>SMA(m) > item: 1502-29

Geschikt voor:
AM
FM DAB DAB+
