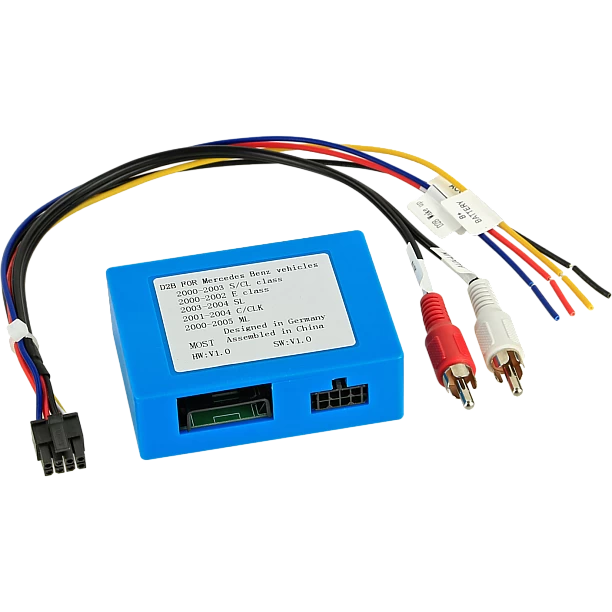

Actieve Systeem Adapter Mercedes Benz diverse voertuigen D2B>Cinch

opmerking:

Aansluiting: OEM-geluidssysteem D2B > Cinch(m) rood/wit

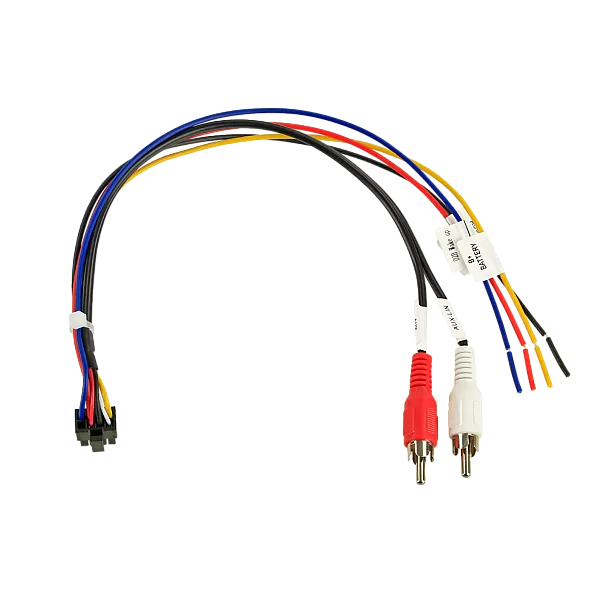

Aansluiting: losse kabel

Verwijder cd-wisselaar / tv-tuner / telefoonmodule / navigatiemodule en andere componenten en sluit de D2B-ring:
Glasvezelconnector D2B ring > Artikel: 771000-2104
OEM Mercedes A0005453384

Voertuigen met ISO/18 pin AMP connector
Voertuigen met ISO/10 pin Mini-ISO connector

Voertuigen met Comand 2.0 / 2.5 OEM-navigatie
Voertuigen met Audio 10 / Audio 30 OEM eenheid met ISO / 10 Pin ISO connector
Voertuigen met D2B OEM Glasvezel geluidssysteem

Voertuigen zonder 40 Pin Quadlock connector

Voertuigen Japan-Reimport niet alle software varianten ondersteund

Voertuigen zonder Audio 50 Comand NTG1 / NTG2 / NTG 2.5 / NTG3 OEM Sat Nav.
Voertuigen zonder MOST25 glasvezel systeem

geel: +12V continue stroom klem 30
zwart: massaklem 31
rood: +12V geschakelde ontstekingsstroom klem +15
blauw: Amp data output > D2B wakeup connector
blauw: geen +12V ingang

Mercedes SL-Klasse (R230) 08/2001 - 02/2006 > vertraagd geluid na inschakelen: CD-wisselaar glasvezel doorverbinden

Voertuigen met Comand 2.0 / 2.5 OEM Navigation CD-wisselaar:
CD-wisselaar +12V remote / klem +15
8 pins C1 connector > pin 6
Massa CD-wisselaar / klem 31
8 pins C1 connector > pin 5
controleer met OEM headunit voor installatie

Voertuigen met Audio 10 / Audio 30 OEM-eenheid / 10-pins ISO-connector
CD-wisselaar +12V remote / klem +15
10-pins ISO-stekker > pen 5
Massa CD-wisselaar / klem 31
10-pins ISO-stekker > pin 6
controleer met OEM headunit vóór installatie

Cinch(m) rood/wit > RCA autoput front van aftermarketradio:
Faderfunctie wordt niet ondersteund

Geschikt voor de volgende voertuigen:

Mercedes C-Klasse (W203) 03/2000 - 01/2005
Mercedes CL-Klasse (C215) 06/1999 - 09/2002
Mercedes CLK-Klasse (C209) 03/2002 - 07/2004
Mercedes E-klasse (W210) 006/1999 - 12/2002
Mercedes ML (W163) 06/2001 - 07/2005
Mercedes M-Klasse (W163) 06/2001 - 07/2005
Mercedes S-Klasse (W220) 11/1998 - 09/2005
Mercedes SL-Klasse (R230) 08/2001 - 02/2006
Mercedes SLK (R170) 03/2000 - 01/2004

Optie:

SWI Mercedes diverse voertuigen ISO/10pin ISO: 42a-1190-001
SWI diverse voertuigen universele CAN Bus: 42-1000-001

Voertuigen Mercedes SL-Klasse (R230) 08/2001 - 02/2006 niet compatibel

Geschikt voor:
Mercedes Benz C-Klasse 2000-2005 (203)
Mercedes Benz CL-Klasse 1999-2002 (215)
Mercedes Benz CLK-Klasse 2002-2005 (209)
Mercedes Benz E-klasse 1999-2002 (210)
Mercedes Benz M-Klasse 2001-2005 (163)
Mercedes Benz S-Klasse 1998-2005 (220)
Mercedes Benz SL-Klasse 2001-2006 (230)
Mercedes Benz SLK-Klasse 2000-2004 (170)
