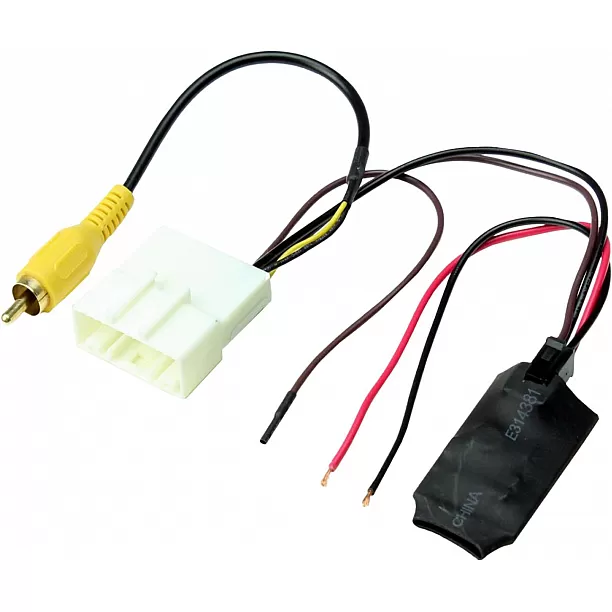

Achteruitrij Camera Interface Toyota Diverse modellen 2014-2018 24 pins

CAMERA RETENTION UNIVERSEEL Diverse modellen TOYOTA


LET OP CONTROLEER ALTIJD DE VOEDING EN DE MASSA AAN DE OEM HEADUNIT VOOR DE STEKKER VAN DE CAMERA INTEFACE AAN TE SLUITEN
Controleer ten alle tijden of dit op de juiste locatie in de stekker zit
+6V voedingsspanning > controleer op juiste toewijzing met fabrieksapparaat voor installatie
Er zijn verschillende configuraties vanuit Toyota mogelijk voeding en Massa kunnen omgedraaid zijn

Verkeerde aansluiting is een defecte interface

Opmerkingen:

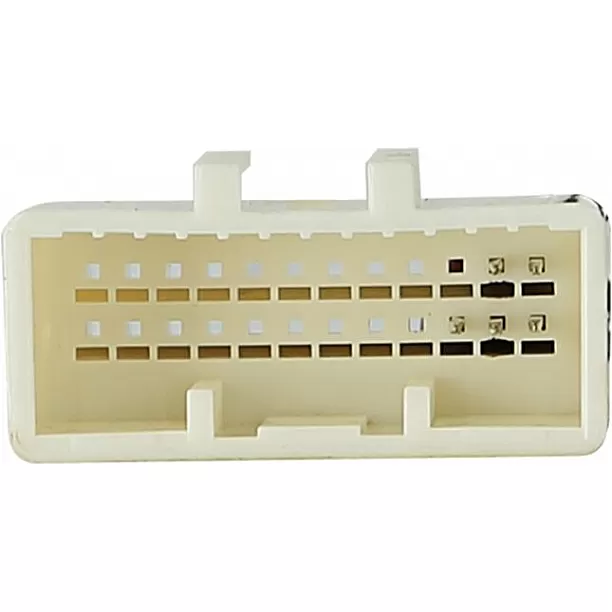

Aansluiting: 24 pins Toyota connector
Aansluiting: OEM achteruitrijcamera > Cinch(m) gele camera-ingang

Geschikt voor Voertuigen met OEM-achteruitkijkcamera
voor Voertuigen zonder 360° OEM-camerasysteem.
Niet geschikt voor voertuigen Met een 360° OEM-camerasysteem.


Aansluiting:
rood: +12V ontsteking stroomaansluiting klem 15 gezekerd
zwart: massaklem 30
bruin: +12V achteruitrijsignaal uitgang

Voedingsspanning camera: +6V

LET OP CONTROLEER ALTIJD DE VOEDING EN DE MASSA AAN DE OEM HEADUNIT VOOR DE STEKKER VAN DE CAMERA INTEFACE AAN TE SLUITEN
Controleer ten alle tijden of dit op de juiste locatie in de stekker zit
+6V voedingsspanning > controleer op juiste toewijzing met fabrieksapparaat voor installatie
Er zijn verschillende configuraties vanuit Toyota mogelijk voeding en Massa kunnen omgedraaid zijn


Voor de volgende voertuigen:
Toyota Auris (E15) 03/2010 - 01/2013
Toyota Avensis (T27) 01/2012 - 06/2015
Toyota Camry (XV50) 2014 - 2019
Toyota Corolla (E170) 04/2014 - 12/2016
Toyota Corolla (E170) 12/2014 - 12/2018
Toyota GT86 (ZN) 01/2017 - 06/2020
Toyota Hooglander 2014 - 2020
Toyota Hilux (N25) 12/2011 - 08/2016
Toyota Hilux (AN1P) 11/2016 - 09/2020
Toyota Landcruiser (J15) 10/2013 - 12/2017
Toyota Landcruiser (J15) 01/2018 - 07/2019*
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016
Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015
Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018**
Toyota Sequoia 2014 - 2017
Toyota Sienna 2014 - 2020
Toyota Tacoma 2014 - 2022
Toyota Tundra 2014 - 2021
Toyota Verso (AR2) 04/2009 - 01/2013
Toyota Verso (AR2) 04/2013 - 06/2018
Toyota Yaris (XP13) 11/2011 - 08/2014
Toyota Yaris (XP13) 09/2014 - 03/2017
Toyota Yaris (XP13) 04/2017 - 08/2020

*Voertuigen met 360° OEM-camerasysteem SWI Toyota verschillende voertuigen 10Pin/6Pin/28Pin//24Pin > Artikel: 42sty019



Geschikt voor:
Toyota 4Runner 2014-2019
Toyota Avensis 2014-2019
Toyota Camry 2014-2019
Toyota Corolla 2014-2019
Toyota GT86 2014-2019
Toyota Highlander 2014-2019
Toyota Hilux 2014-2019
Toyota LandCruiser 2014-2019
Toyota Prius 2014-2019
Toyota RAV4 2014-2019
Toyota Auris 2014-2019
Toyota Tacoma 2014-2019
Toyota Tundra 2014-2019
Toyota Venza 2014-2019
Toyota Verso 2014-2019
Toyota Yaris 2014-2019
