Achteruitrij camera interface Fiat Ducato 2021-2024 OEM camera

Achteruitrijcamera-interface Fiat

Achteruitrijcamera-adapters zijn nodig om de OEM-achteruitrijcamera te behouden.

Hiermee kan een in de fabriek gemonteerde camera worden aangesloten op een retrofitapparaat met een camera-ingang.

Afhankelijk van het voertuig en de uitrusting levert de adapter het cinch-videosignaal, een +6V/aarde voeding voor de OEM-camera en het +12V achteruitrijsignaal of moet dit op een geschikt punt in het voertuig worden aangesloten.

Voertuigen met een 360°-camerasysteem of systemen met bewegende afstandslijnen zijn mogelijk niet compatibel.

Voor de installatie moet de juiste toewijzing van de adapter aan de OEM-aansluiting worden gecontroleerd.

Veel retrofit-apparaten moeten in het menu worden ingesteld op de camerafunctie.

Opmerking:

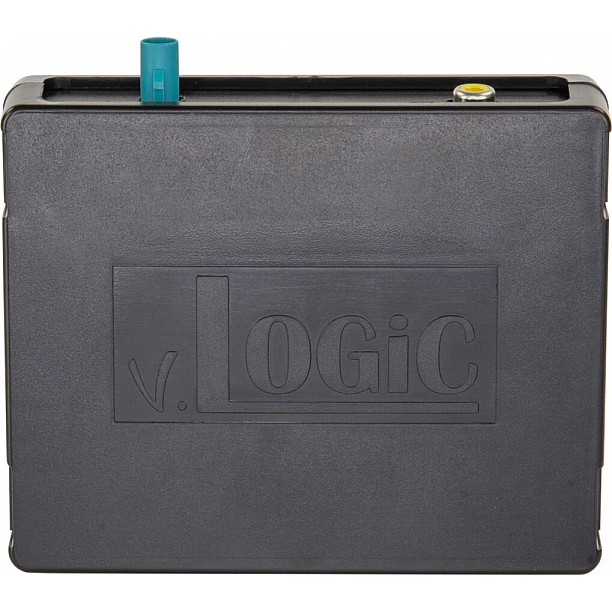

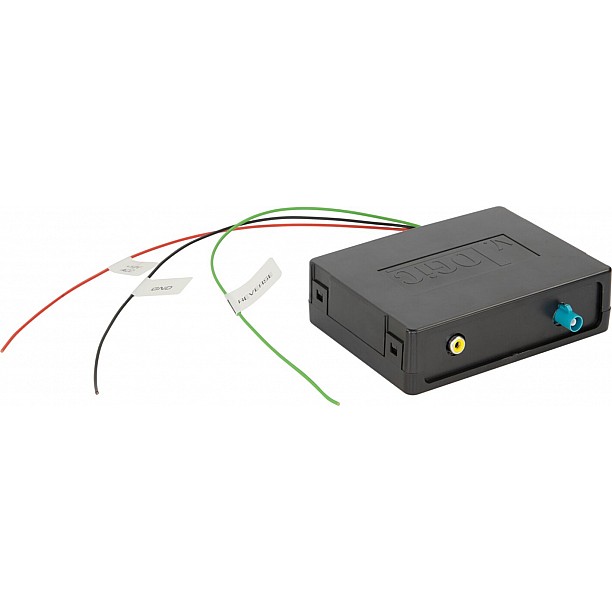

Aansluiting: losse kabel
Aansluiting: OEM camera Fakra L(f) > Fakra Z(m)
Aansluiting: Achteruitrijcamera ingang retrofit apparaat > Cinch(f) geel

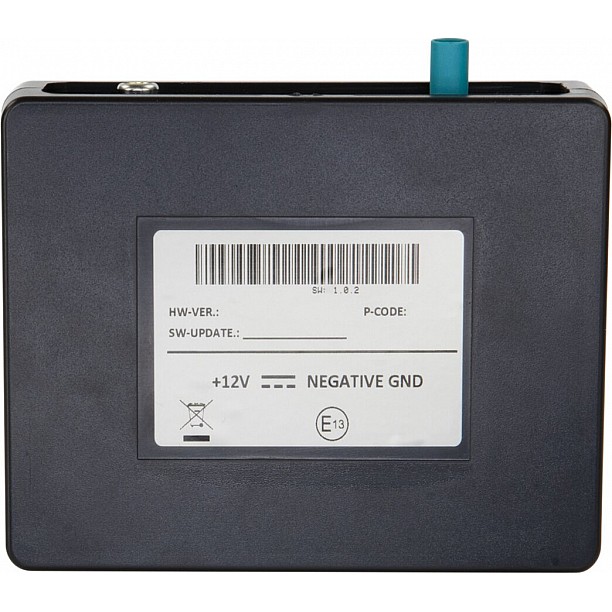

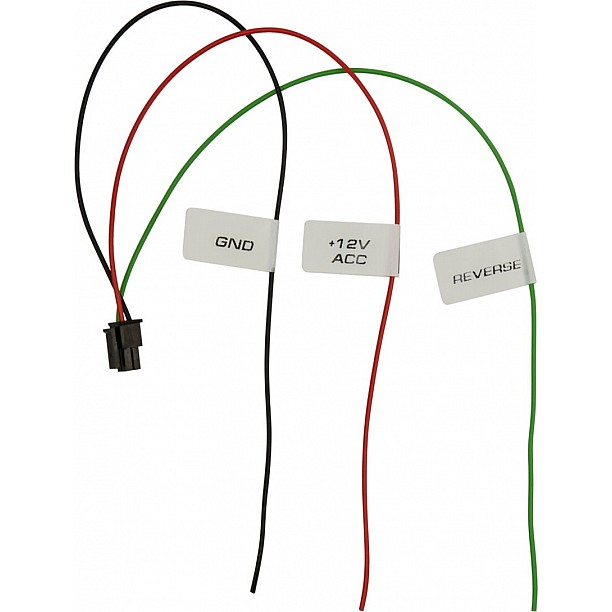

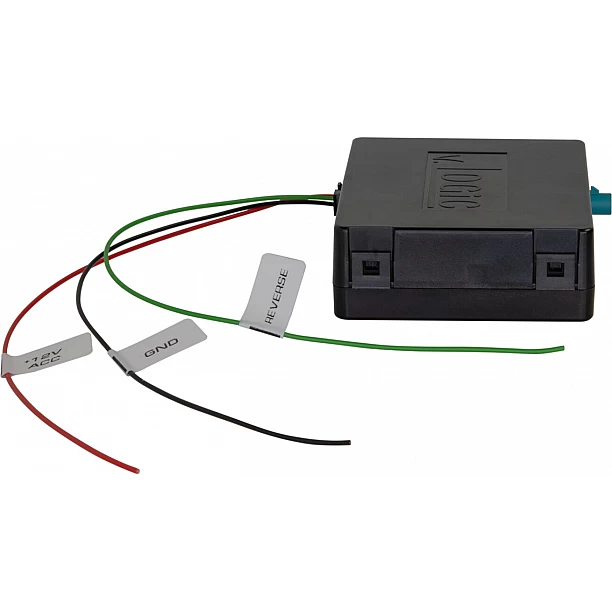

Aansluiting:
rood: +12V ontstekingsstroom klem 15 gezekerd
zwart: aardklem 31
groen: +12V ingang achteruitrijsignaal

Camerasignaal:

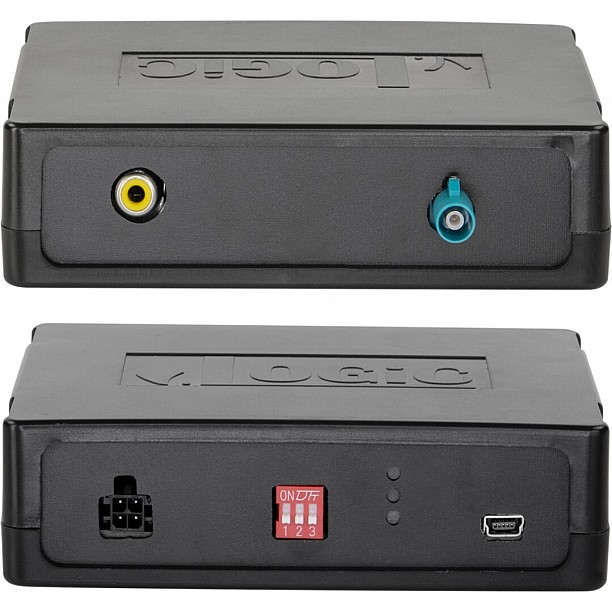

Positie dipschakelaar spanningsvrij aanpassen

Cameratype 1: Dipschakelaar 1 uit / 2 uit / 3 uit
Cameratype 2: Dipschakelaar 2 aan / 2 uit / 3 uit
Cameratype 3: Dipschakelaar 2 uit / 2 aan / 3 uit

LED:
rood: interface in bedrijf
groen: achteruitrijsignaal geactiveerd
blauw: camerasignaal cameratype geldig

Voor de volgende voertuigen:

Fiat Ducato (ZAF 250) 11/2021 - 11/2023
Fiat Ducato (ZAF 250) 11/2023 - 2024
Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 - 2024

Geschikt voor:
Fiat Ducato 2021-2024
