Achteruitrij camera AHD (nummerplaat) - opbouw construction

Achteruitkijkcamera AHD universeel

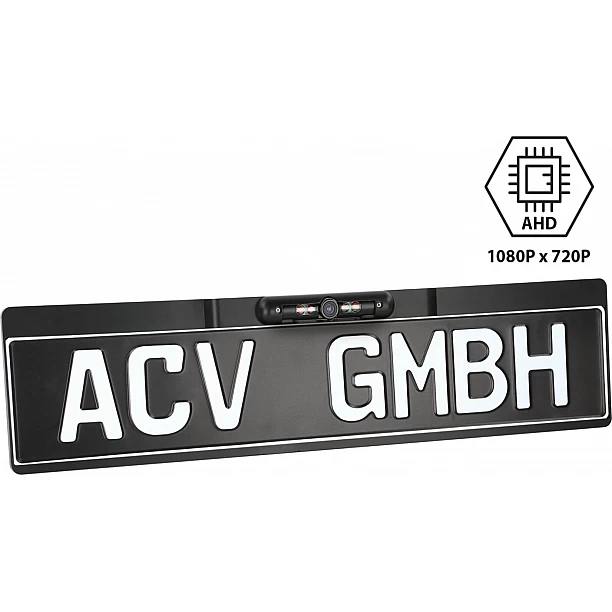

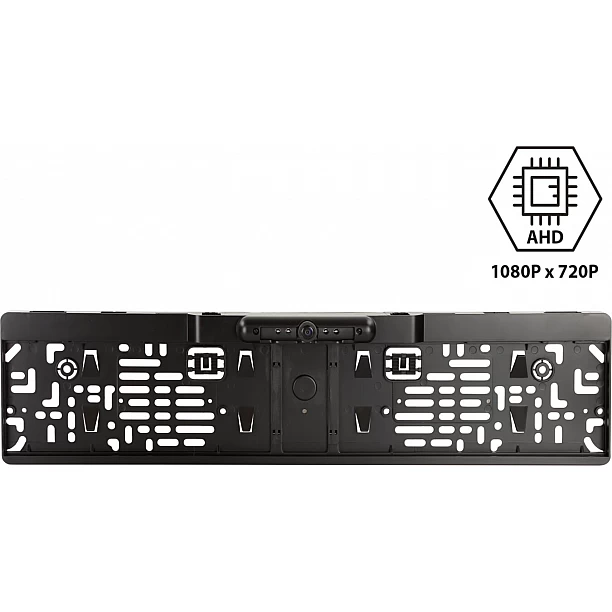

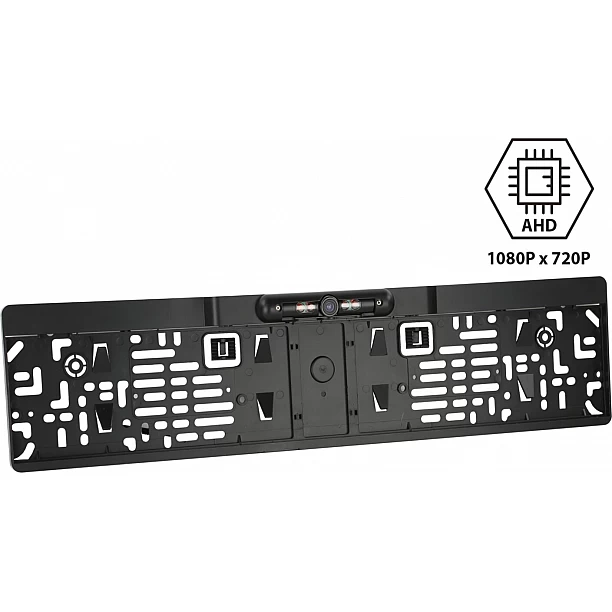

Ontwerp: Kentekenplaathouder voor EU-kentekenplaten
Type montage: Vervanging van de OEM kentekenplaathouder

Met oriëntatielijnen / nachtzichtfunctie / instelbare kijkhoek

Opmerking:

acv-camera's zijn geschikt voor continu gebruik

Voor installatie > Controleer de kijkhoek en de uitlijning van de camera op de installatielocatie met behulp van een testmonitor

Voedingsspanning camera: +12V

Aansluiting:
rood: +12V geschakeld belastbaar gezekerd
zwart: lichaamsmassa direct/GND

Cinch(m) geel: Video

Jumper:
groen: oriëntatielijnen activeren/deactiveren

Plaatthouder niet geschikt voor Oostenrijkse nummerplaten

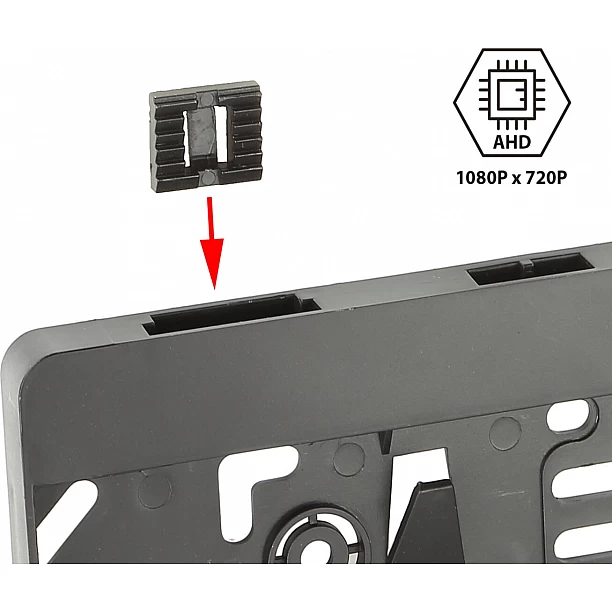

Om de kentekenplaat te monteren, verwijdert u de plastic staven in het bovenste gedeelte
Plaats de kentekenplaat van onder naar boven en klik onderaan vast

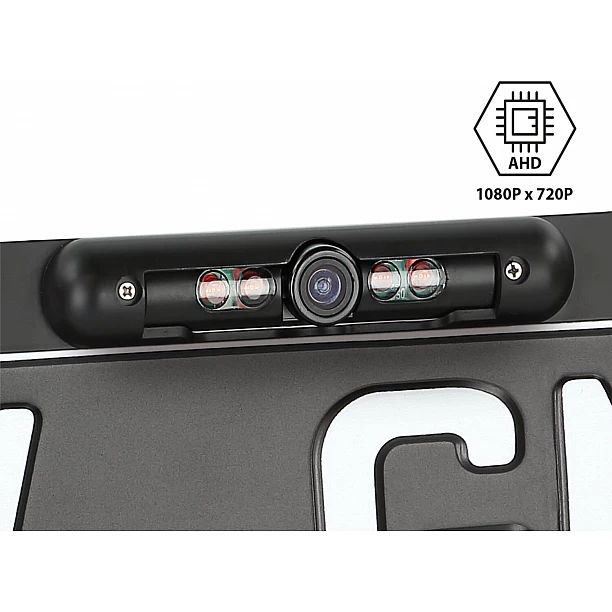

Productkenmerken Camera:

Constructie: kunststof
Kleur: mat zwart
Extra's: Kentekenplaathouder / Oriëntatielijnen via jumper / Nachtzichtfunctie
Type sensor: 1/3” AHD
Beeldsysteem: NTSC kleur
Effectieve pixels: 1080 x 720
Lens: mm / F
Minimale verlichting: 0 lux met actieve nachtzichtfunctie
Resolutie: TV lijnen
Lenshoek: diagonaal
Kijkhoek: horizontaal 115° / verticaal 80° + 5°
Beschermd tegen stof en water: IP67
Aansluiting: 4-pins acv systeemstekker (m) Ø5,2mm
Bedrijfsspanning: +12V gelijkspanning
Voedingsspanning: +12V gelijkspanning
Stroomverbruik: 120mA met actieve nachtzichtfunctie
Bedrijfstemperatuurbereik: -20°C - 70°C
Opslagtemperatuur: -40°C - 85°C
Afmetingen: L / H / D - 525mm / 125mm / 38mm

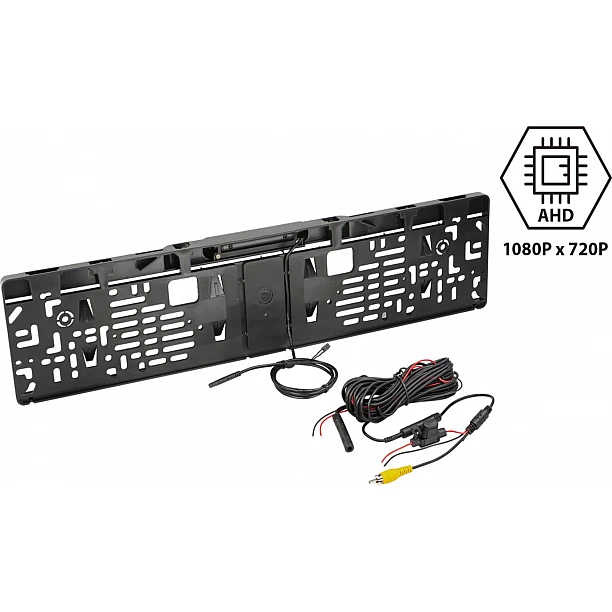

Aansluitkabel naar de camera 1m +/-:
4 pins acv systeemconnector(m) Ø5,2mm
1 jumper

Verlenging 6,5m +/-:
4 pin acv systeem stekker(f) Ø10mm / 4 pin acv systeem stekker(m) Ø5.2mm
Voedingskabel rood 3m +/- bedraad: aansluiting camera / aansluiting achteruitrijlicht op monitor
Massakabel/GND zwart 3m +/- bedraad: aansluiting massa lichaam/GND naar camera / aansluiting massa lichaam/GND direct naar monitor

Aansluitkabel 20cm +/-:
4 pins acv systeem connector(f) Ø10mm
rood: voedingsspanning
zwart: massa/GND
Cinch(m) geel: Video

Installatieaccessoires:

Aansluiting camera op interfaces:
NO-contact relais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Aansluiting camera op achteruitrijlicht:
Achteruitrijcamera Spanningsstabilisator achteruitrijsignaal > Artikel: 771000-6100

Optionele accessoires:

Camerakabel verlenging voor acv camera 5m > Artikel: 771000-6305
Camerakabel verlenging voor acv camera 10m > Artikel: 771000-6310
Camerakabel verlenging voor acv camera 15m > Artikel: 771000-6315

Geschikt voor:
Universeel Diverse modellen Diverse jaren
