Achteruitkijkcamera universele onderbouw vierkant

Achteruitkijkcamera universeel

Ontwerp: vierkant
Type montage: onderbouw

Met oriëntatielijnen / spiegelfunctie / klikbevestiging

Opmerking:

acv-camera's zijn geschikt voor continu gebruik

Voor installatie > Controleer de kijkhoek en oriëntatie van de camera op de installatielocatie met een testmonitor

Voedingsspanning camera: +3V
Voedingsspanning camera: +12V / +24V

Aansluiting zonder spanningsomvormer +3V in leveringsomvang beschadigt de camera

Aansluiting:
rood: +12V / +24V geschakeld belastbaar gezekerd
zwart: lichaamsmassa direct/GND

Cinch(m) geel: Video

jumper:
groen: activeren/deactiveren oriëntatielijnen
wit: activeren/deactiveren spiegelfunctie

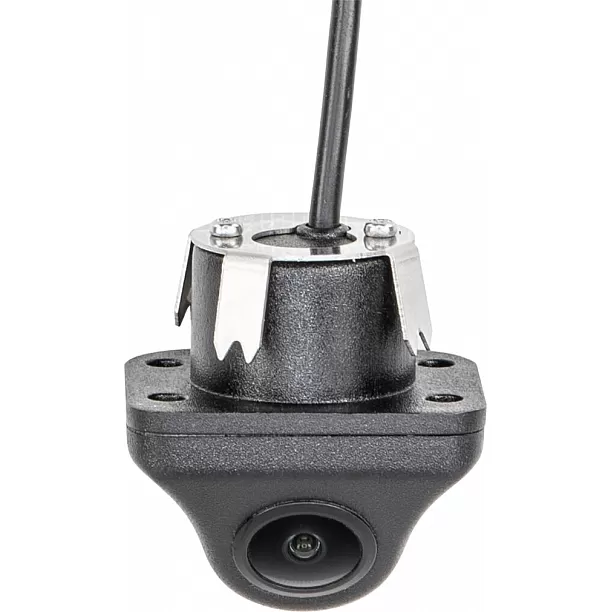

Producteigenschappen camera:

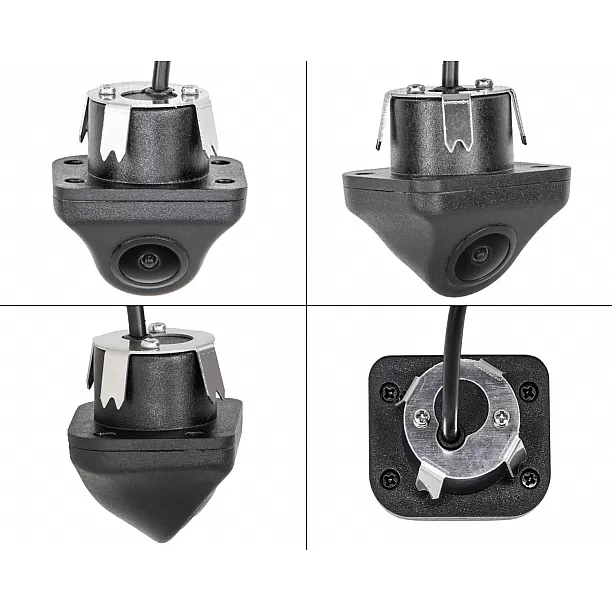

Constructie: kunststof met 22mm boorgat
Kleur: zwart
Extra's: Oriëntatielijnen via jumper / spiegelfunctie via jumper / snap-in montage
Type sensor: 1/3" CMOS
Beeldsysteem: NTSC kleur
Resolutie: 960 x 480
Lux: 0,1
TV lijnen: 600 TV lijnen CVBS D1
Lenshoek: diagonaal 170°
Kijkhoek: horizontaal 120° / verticaal 85° +5
Stof- en waterbestendig: IP68
Aansluiting: 4 pin acv systeem connector(m) Ø5.2mm
Bedrijfsspanning: +3V DC
Voedingsspanning: +12V / +24V DC > met spanningsomvormer
Stroomverbruik: 60mA
Bedrijfstemperatuurbereik: -20°C - 70°C
Opslagtemperatuur: -40°C - 85°C
Afmetingen: L / B / H - 34,7mm / 29,8mm / 34,99mm totale hoogte
Boorgat: Ø 22mm

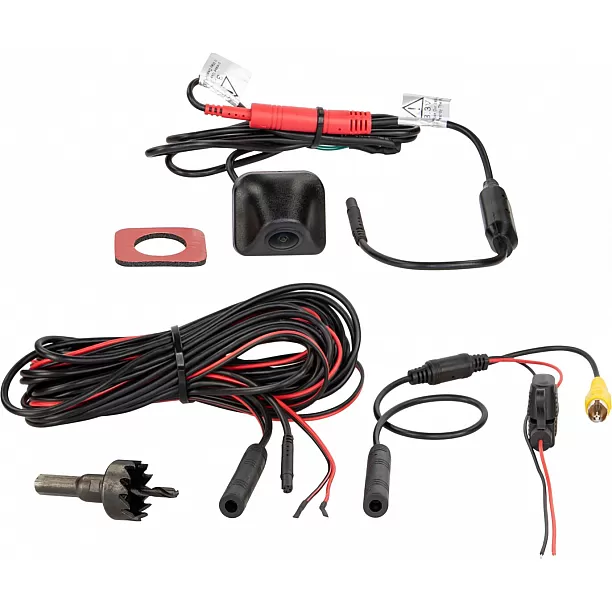

Aansluitkabel op camera 1m +/-:
4 pin acv systeem connector(m) Ø5.2mm
2 jumpers

Spanningsomvormer +3V:
4 pin acv systeem connector(f) Ø10mm / 4 pin acv systeem connector(m) Ø5,2mm

Verlenging 6,5m +/-:
4 pin acv systeem stekker(f) Ø10mm / 4 pin acv systeem stekker(m) Ø5,2mm
Voedingskabel rood 3m +/- bedraad door: aansluiting camera / aansluiting achteruitrijlicht naar monitor
Massakabel/GND zwart 3m +/- doorverbonden: aansluiting massa lichaam/GND naar camera / aansluiting massa lichaam/GND rechtstreeks naar monitor

Aansluitkabel 20cm +/-:
4 pins acv systeem connector(f) Ø10mm
rood: voedingsspanning
zwart: massa/GND
Cinch(m) geel: Video

Installatieaccessoires:
Camera aansluiting op interfaces:
NO-relais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Aansluiting camera op achteruitrijlicht:
Achteruitrijcamera Spanningsstabilisator achteruitrijsignaal > Artikel: 771000-6100

Optionele accessoires:
Camerakabel verlenging voor acv camera 5m > Artikel: 771000-6305
Camerakabel verlenging voor acv camera 10m > Artikel: 771000-6310
Camerakabel verlenging voor acv camera 15m > Artikel: 771000-6315

Geschikt voor:
Universeel Diverse modellen Diverse jaren
