Achteruitkijkcamera/frontcamera diverse bevestigingen rond

Achteruitrijcamera universeel
Frontcamera universeel

Ontwerp: rond
Type montage: onderbouw / opbouw / inbouw

Met oriëntatielijnen / spiegelfunctie / verschillende montagebeugels / klikbevestiging

Opmerking:

acv-camera's zijn geschikt voor continubedrijf

Vóór installatie > Controleer de kijkhoek en oriëntatie van de camera op de installatielocatie met een testmonitor

Voedingsspanning camera: +3V
Voedingsspanning camera: +12V / +24V

Aansluiting zonder spanningsomvormer +3V in leveringsomvang beschadigt de camera

Aansluiting:
rood: +12V / +24V geschakeld belastbaar gezekerd
zwart: lichaamsmassa direct/GND

Cinch(m) geel: Video

jumper:
groen: activeren/deactiveren oriëntatielijnen
wit: activeren/deactiveren spiegelfunctie

Productkenmerken camera:
Constructie: kunststof
Kleur: zwart

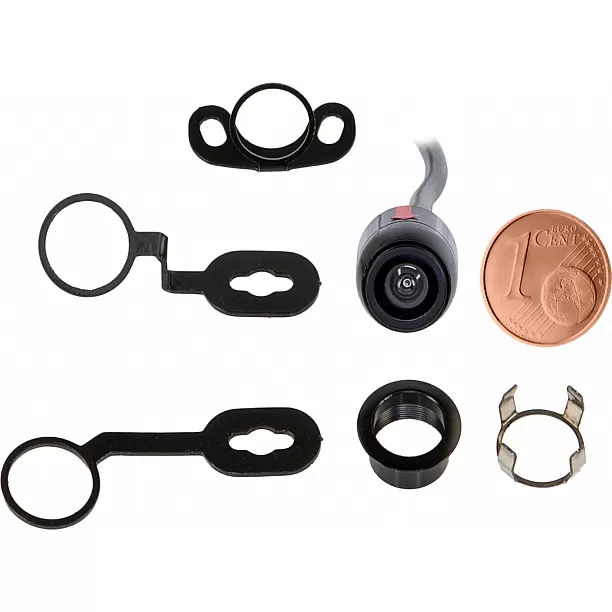

Extra's: Oriëntatielijnen via jumper / spiegelfunctie via jumper / diverse montagebeugels / snap-in bevestiging
Type sensor: 1/4" CMOS
Beeldsysteem: NTSC kleur
Effectieve pixels: 682 x 496
Lux: 0,1
Resolutie: 480 TV lijnen CVBS D1
Lenshoek: diagonaal 135° +/- 5°
Beeldhoek: horizontaal 95° / verticaal 75° +/- 5°
Stof- en waterbestendig: IP68
Aansluiting: 4-pins acv systeemconnector(m) Ø5,2mm
Bedrijfsspanning: +3V DC
Voedingsspanning: +12V / +24V DC > met spanningsomvormer
Stroomverbruik: 60mA
Bedrijfstemperatuurbereik: -20°C - 70°C
Opslagtemperatuur: -40°C - 85°C

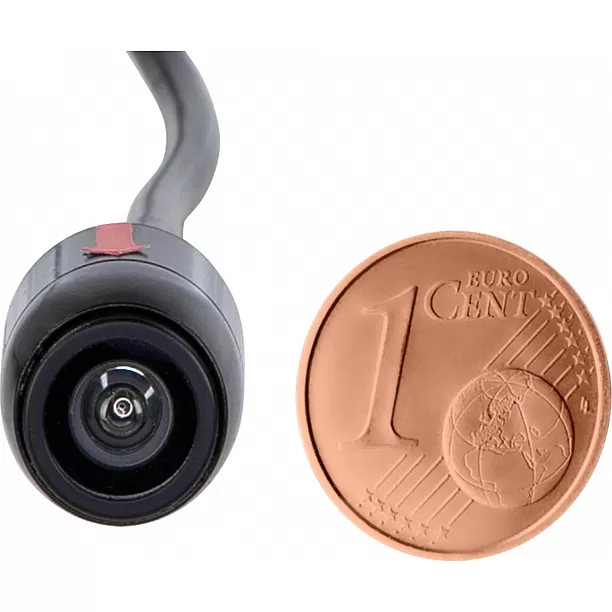

Afmetingen: Ø12,5 mm

Aansluitkabel op camera 1m +/-:
4 pin acv systeem connector(m) Ø5.2mm
2 jumpers

Spanningsomvormer +3V:
4 pin acv systeem connector(f) Ø10mm / 4 pin acv systeem connector(m) Ø5,2mm

Verlenging 6,5m +/-:
4 pin acv systeem stekker(f) Ø10mm / 4 pin acv systeem stekker(m) Ø5,2mm
Voedingskabel rood 3m +/- bedraad door: aansluiting camera / aansluiting achteruitrijlicht naar monitor
Massakabel/GND zwart 3m +/- doorverbonden: aansluiting massa lichaam/GND naar camera / aansluiting massa lichaam/GND rechtstreeks naar monitor

Aansluitkabel 20cm +/-:
4 pins acv systeem connector(f) Ø10mm
rood: voedingsspanning
zwart: massa/GND
Cinch(m) geel: Video

Installatieaccessoires:

Front camera schakelen:
Achtercamera-interface > Schakelen van voorcamera > Artikel: 771000-6500
Camerainterface achter > Meerdere camera's schakelen > Artikel: 771000-6501

Camera aansluiting op interfaces:
NO-relais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Aansluiting camera op achteruitrijlicht:
Achteruitrijcamera Spanningsstabilisator achteruitrijsignaal > Artikel: 771000-6100

Optionele accessoires:
Camerakabel verlenging voor acv camera 5m > Artikel: 771000-6305
Camerakabel verlenging voor acv camera 10m > Artikel: 771000-6310
Camerakabel verlenging voor acv camera 15m > Artikel: 771000-6315

Geschikt voor:
Universeel Diverse modellen Diverse jaren
